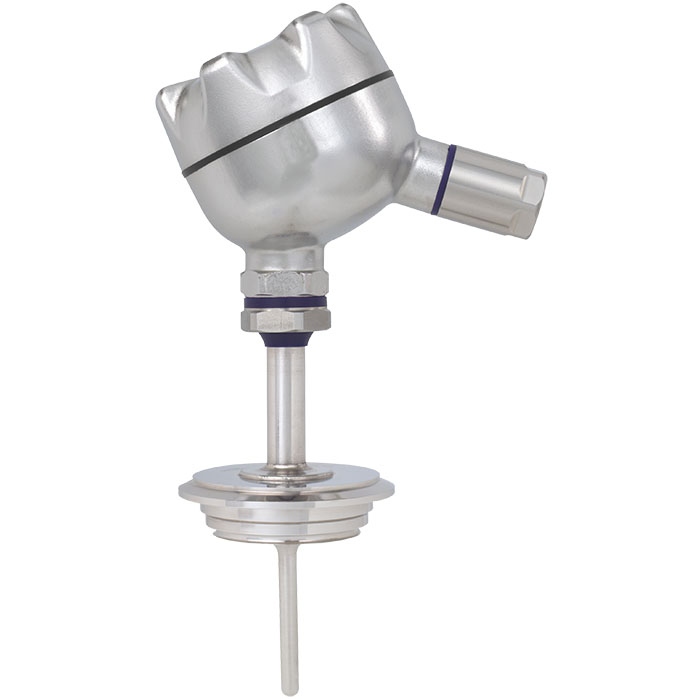

Термометр сопротивления WIKA TR22-A
Описание термометра WIKA TR22-A
Термометр сопротивления модели TR22-А используется для измерения температуры в стерильных процессах. Технологические присоединения удовлетворяют строгим требованиям к материалам и конструкции, предъявляемым стерильными измерительными точками. Для удовлетворения жестких санитарных требований к окружающей среде вблизи точки измерения используется соединительная головка с асептической конструкцией из нержавеющей стали. Это позволяет легко очищать измерительный прибор, особенно в зонах разбрызгивания на пищевом производстве.
Благодаря поворотному резьбовому соединению крепление соединительной головки можно ослабить и установить в требуемое положение.
Соединительную головку можно снять вместе c измерительной головкой. Это позволяет откалибровать термометр сопротивления вместе со всей измерительной цепью, т.е. без отключения электрических соединений. Кроме того, это позволяет исключить демонтаж из процесса, а следовательно, свести к минимуму риск загрязнения.
Измерительная вставка с пружинным поджатием гарантирует контакт наконечника чувствительного элемента с дном защитной гильзы, обеспечивая тем самым быстрый отклик и высокую точность.
Использование уплотнения в сварном соединении между защитной гильзой и фланцем в местах, контактирующих с измеряемой средой, является излишним.
Особенности термометра WIKA TR22-A
- Упрощенная процедура калибровки благодаря съемным измерительным вставкам
- Материалы и качество обработки поверхностей в соответствии со стандартами, применимыми к асептической конструкции
- Головка из нержавеющей стали с целью получения оптимальной стерильной конструкции, легко поддающаяся очистке во всех монтажных положениях (зарегистрирован патент и право cобственности под номером GM 000984349)
- Выходные сигналы Pt100, 4 … 20 мА или HART®
Применение термометра сопротивления WIKA TR22-A
- Стерильные процессы
- Пищевая промышленность и производство напитков
- Био- и фармацевтическая промышленность, производство активных ингредиентов
Технические характеристики термометра WIKA TR22-A
| Присоединение к процессу | TRI-Clamp | VARIVENT® | BioControl® | Накидная гайка DIN 11851 | |
|---|---|---|---|---|---|
| Размер/исполнение | DN 1″ для труб по ASME BPE | форма N, DN 40 | размер 50, монтажный диаметр 50 мм | соединительная муфта с конической резьбой DN 40 | |
|
Глубина погружения [U1]
|
|||||
| 50 мм | 14025711 | 14025712 | 14025713 | 14025715 | |
| 100 мм | 14057862 | 14057864 | 14057866 | 14057869 | |
| 150 мм | 14057863 | 14057865 | 14057868 | 14057871 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | TE 60.22 |
| Стандартное исполнение | |
| Чувствительный элемент | 1 x Pt100, 3-проводной |
| Класс точности сенсора | Класс A, МЭК 60751 |
| Рабочий диапазон чувствительного элемента выбранного класса точности | -30°C…+250°C, чувствительный элемент: тонкопленочный |
| Соединительная головка | Головка BVS, нержавеющая сталь, навинчивающаяся крышка |
| Размер резьбы кабельного ввода | M20 x 1.5 |
| Кабельный ввод | Кабельный сальник из нержавеющей стали, стерильное исполнение (кабель Ø 6…12 мм) |
| Преобразователь | Без (с клеммным блоком) |
| Диаметр защитной гильзы | 6 мм |
| Материал смачиваемых частей | Нержавеющая сталь 1.4435 (316L) UNS S31603, Ra ≤ 0.76 µm |
| Диаметр трубки шейки | 12 мм |
| Длина шейки — термогильза [M] | 85 мм |
| Уплотнение | дополнительное уплотнение и съемник |
| Модель | TR22-A |
