Термометр сопротивления WIKA TR22-B
Описание термометра WIKA TR22-B

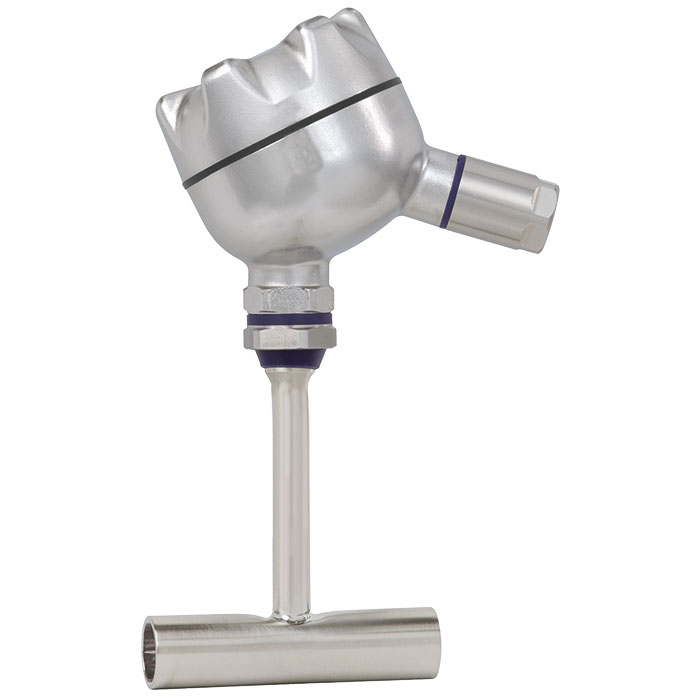

Модель термометра сопротивления TR22-В используется для измерения температуры в стерильных процессах. Защитная гильза TW61 (патент No. DE 102010037994 и US 12 897.080) присоединяется к процессу путём кругового вваривания в трубу.
Соединительные части имеют закруглённые углы и приспособлены для кругового вваривания. Место присоединения к процессу является важным участком и к нему предъявляются жёсткие требования по материалам и дизайну измерительных точек стерильных процессов.
Для удобства калибровки или обслуживания датчик может быть извлечён из процесса без его остановки или без отключения электрических соединений. Таким образом, простои и различные риски связанные с остановкой процесса могут быть сведены к минимуму.
Подпружиненная измерительная вставка гарантирует хороший контакт между наконечником датчика и внутренней нижней торцевой части защитной гильзы, обеспечивая тем самым высокую точность измерений и быстрый отклик.
Особенности термометра сопротивления WIKA TR22-B
- Упрощенная калибровка благодаря съемным измерительным вставкам
- Соединительная головка из нержавеющей стали с оптимизированным для стерильных процессов дизайном, легко чистится в любых установленных позициях (патент номер GM 000984349)
- Возможны следующие выходные сигналы: прямой сигнал от датчика Pt100, 4…20 мA, HART® протокол, FOUNDATION™ Fieldbus и PROFIBUS® PA
- Контактирующие с измеряемой средой детали из нержавеющей стали 1.4435
- Самоочистка и минимизация мёртвых зон
Применение термометра WIKA TR22-B
- Стерильные процессы
- Пищевая отрасль промышленности
- Био и фармацевтическая отрасль промышленности
- Линии по эмалировке
Технические характеристики термометра WIKA TR22-B
| Защитная гильза | TW61 — корпус со сквозным отверстием (подготовлена к орбитальной сварке) | TW61 — угловой корпус, TR22B | |||||
|---|---|---|---|---|---|---|---|
| Присоединение к процессу | EN 10357-A (DIN 11850) и DIN 11866-A | DIN EN ISO 1127 и DIN 11866-B | ASME BPE 1997 и DIN 11866-С, | EN 10357-A (DIN 11850) и DIN 11866-A | DIN EN ISO 1127 и DIN 11866-B | ASME BPE 1997 и DIN 11866-С, | |
| Материал смачиваемых частей | нержавеющая сталь 1.4435, Ra<=0.8 µm, электрополированная | нержавеющая сталь 1.4435, Ra<=0.8 µm, электрополированная | нержавеющая сталь 316L, Ra≤0,51 µm | нержавеющая сталь 1.4435, Ra<=0.8 µm, электрополированная | нержавеющая сталь 1.4435, Ra<=0.8 µm, электрополированная | нержавеющая сталь 316L, Ra≤0,51 µm | |
|
Размер/исполнение
|
|||||||
| DN 15 (трубка 19 x 1,5) | 14057958 | – | – | 14058088 | – | – | |
| DN 25 (трубка 29 x 1,5) | 14057962 | – | – | 14058089 | – | – | |
| DN 40 (трубка 41 x 1,5) | 14057965 | – | – | 14058090 | – | – | |
| DN 50 (трубка 53 x 1,5) | 14057966 | – | – | 14058091 | – | – | |
| DN 10 (17,2 x 1,6) | – | 14057925 | – | – | 14058078 | – | |
| DN 15 (21,3 x 1,6) | – | 14025716 | – | – | 14025719 | – | |
| DN 20 (26,9 x 1,6) | – | 14025717 | – | – | 14025720 | – | |
| DN 25 (33,7 x 2) | – | 14057927 | – | – | 14058081 | – | |
| DN 32 (42,4 x 2) | – | 14025718 | – | – | 14025721 | – | |
| DN 40 (48,3 x 2) | – | 14057957 | – | – | 14058086 | – | |
| DN 3/4″ (трубка 19,05 x 1,65) | – | – | 14057970 | – | – | 14058095 | |
| DN 1″ (трубка 25,4 x 1,65) | – | – | 14057971 | – | – | 14058097 | |
| DN 1 1/2″ (трубка 38,1 x 1,65) | – | – | 14057972 | – | – | 14058098 | |
| DN 2″ (трубка 50,8 x 1,65) | – | – | 14057974 | – | – | 14058099 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | TE 60.23 |
| Стандартное исполнение | |
| Соединительная головка | Головка BVS, нержавеющая сталь, навинчивающаяся крышка |
| Присоединение к соединительной головке | М24 x 1,5 |
| Размер резьбы кабельного ввода | M20 x 1.5 |
| Кабельный ввод | Кабельный сальник из нержавеющей стали, стерильное исполнение (кабель Ø 6…12 мм) |
| Положение кабельного ввода | в направление потока |
| Преобразователь | Без (с клеммным блоком) |
| Диаметр трубки шейки | 9 мм |
| Уплотнение | дополнительное уплотнение и съемник |
| Модель | TR22-B |
