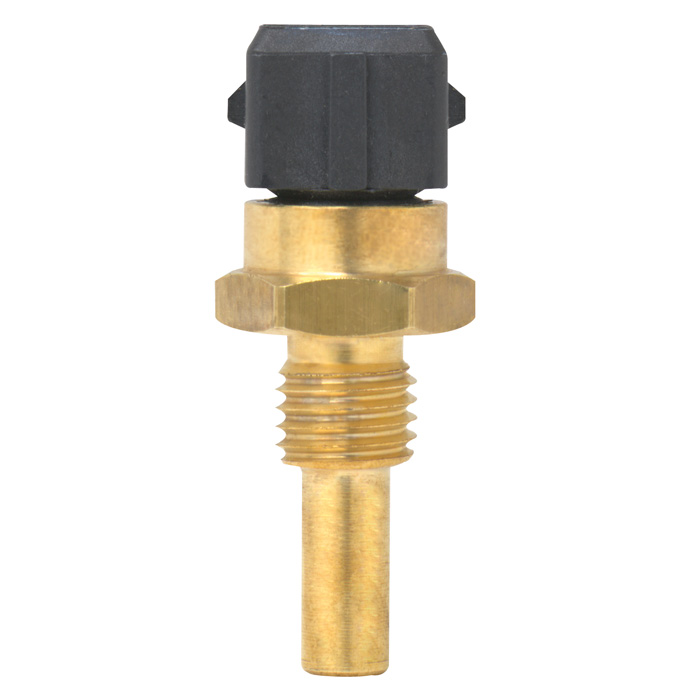

Вкручиваемый термометр WIKA TF35
Описание
С разъемным соединением
Описание термометра WIKA TF35
Вкручиваемый термометр модели TF35 используется для измерения температуры жидких и газообразных сред в диапазоне -50 … +250 °C [-58 … +482 °F].
Встроенная защитная гильза с резьбовым соединением позволяет устанавливать термометр непосредственно в технологический процесс. В зависимости от конкретных требований можно выбрать защитную гильзу из латуни или нержавеющей стали.
По умолчанию вкручиваемый термометр TF35 может использоваться для работы при давлении до 50 бар [725 psi]. Наличие разъемного соединителя значительно облегчает монтаж термометра.
Особенности вкручиваемого термометра WIKA TF35
- Диапазон измерения от -50 … +250 °C [-58 … +482 °F]
- Крайне высокая виброустойчивость
- Малогабаритная конструкция
- Электрические подключения с помощью разъемного соединения
Применение термометра WIKA TF35
- Компрессоры и насосы
- Мобильные производственные установки
- Холодильная техника
- Обогрев, вентиляция и кондиционирование воздуха
- Машиностроение
Технические характеристики термометра WIKA TF35
| Электрическое соединение (разъем) | Круглый разъем М12×1 | Прямоугольный разъем EN 175301-803, штекер типа «папа» и клеммная коробка; | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Диапазон измерения | -50…+150°C | -50…+200°C | |||||||
| Измерительный элемент | 1xPt100 / 2-проводной / класс B, EN 60571 | 1xPt1000 / 2-проводной / класс B, EN 60571 | 1xPt100 / 2-проводной / класс B, EN 60571 | 1xPt1000 / 2-проводной / класс B, EN 60571 | |||||
| Присоединение к процессу [E o. d6] | Наружная резьба G1/4B | Наружная резьба G1/2B | Наружная резьба G1/4B | Наружная резьба G1/2B | Наружная резьба G1/4B | Наружная резьба G1/2B | Наружная резьба G1/4B | Наружная резьба G1/2B | |
|
Длина погружения [U1]
|
|||||||||
| 30 мм | 14080885 | 14239812 | 14080897 | 14290359 | 14290364 | 14290374 | 14290382 | 14290389 | |
| 40 мм | 14043036 | 14240041 | 14080898 | 14290360 | 14290367 | 14290378 | 14290385 | 14290392 | |
| 50 мм | 14290354 | 14197907 | 14136711 | 14290362 | 14290372 | 14290379 | 14290387 | 14290395 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | TE 67.10 |
| Материал защитной гильзы | Нерж. сталь 1.4305 (AISI 303) |
| Диаметр защитной гильзы [F1] | 6 мм |
Характеристики
| Модель | TF35 |
