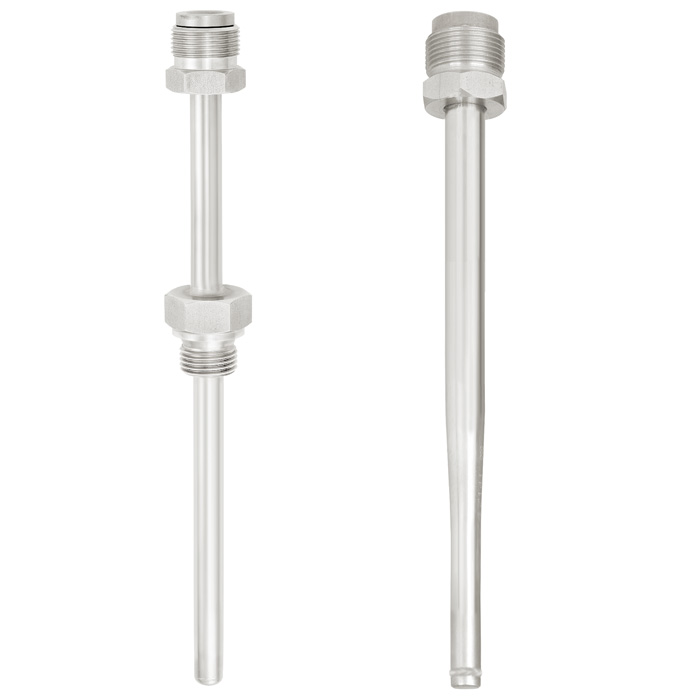

Составная защитная гильза с резьбовым или вставным (приварным) присоединением WIKA TW35

Описание гильзы WIKA TW35

Защитные гильзы являются важным компонентом любой измерительной точки. Они отделяют рабочий процесс от внешней среды, предназначены для защиты от высокого давления, агрессивной среды и высокой скорости потока, а также отделяют температурный датчик от измеряемой среды, в связи с чем возможно производить замену термометра без остановки процесса.

Основываясь на почти неограниченных возможностях применения, имеется большое количество вариантов исполнения защитных гильз и материалов их изготовления. Тип присоединения к процессу и метод изготовления являются важными отличительными критериями при выборе защитных гильз. В основном их разделяют по типу монтажа к процессу на вкручиваемые, вварные и фланцевые.

Кроме того, различают составные и цельные защитные гильзы. Составные гильзы изготавливаются из полой трубки, на один из концов которой приваривается заглушка. Цельные гильзы изготавливаются из цельного металлического прутка.

Составные защитные гильзы серии TW35 с резьбовым или вставным / приварным присоединением используются с различными электрическими и механическими термометрами производства WIKA.

Благодаря специальному исполнению по DIN 43 772 для низких и средних нагрузок процесса защитные гильзы являются наиболее предпочтительным выбором в химической и нефтехимической отраслях промышленности, а также машиностроении и технологии производств.

Особенности защитной гильзы WIKA TW35

• Исполнения в соответствии с DIN 43772
• Модель TW35-2: Форма 2 (прямая)
  Модель TW35-3: Форма 3 (сужающая)
  Модель TW35-4: Форма 2G (прямая)
  Модель TW35-5: Форма 3G (сужающая)
• С удлинительной шейкой
• МодельTW35-3, TW35-5: специальный дизайн, уменьшающий время отклика

Применение гильзы WIKA TW35

• Химическая отрасль промышленности, машиностроение, технологическией процессы производства
• Для низких и средних нагрузок процесса
