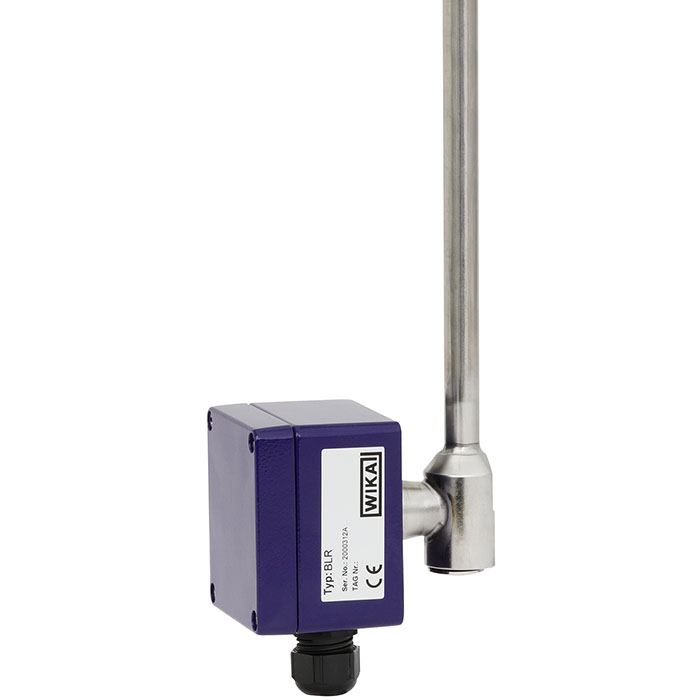

Герконовый датчик уровня WIKA BLR

Описание датчика WIKA BLR

В модели BLR герконовый датчик уровня, осуществляя непрерывный контроль и регистрацию уровня жидкости, передает данные на преобразователи. Он работает на поплавковом принципе с магнитной передачей данных (постоянный магнит, геркон и измерительная цепь) как 3-х проводной потенциометр.

Герконовый датчик уровня имеет магнитную систему, встроенную в поплавок, которая через стенки байпасной камеры и трубы активирует герконы в измерительной цепи (потенциометре). Напряжение, возникающее в результате, пропорционально заполненному уровню.

Измерительная цепь состоит из герконов и сопротивлений, припаянных к печатной плате. В зависимости от технических требований и модели возможны несколько исполнений растра с шагом от 5 до 18 мм.

Чтобы оптимально подобрать герконовый датчик уровня (модели датчика, соединительной коробки, электрического подключения, трубы датчика -материал и полная длина, расстояние между герконами, встроенный преобразователь, диапазон измерения, одобрение) мы предлагаем проверенные решения с нашей технической поддержкой.

Герконовый датчик уровня

Особенности датчика WIKA BLR

• Возможна установка встроенных преобразователей в соединительный корпус
• Выбираемый шаг расположения герконов
• Программируемые и конфигурируемые встроенные приобразователи под полевые сигналы 4 … 20 мА, HART^®, PROFIBUS^® PA или FOUNDATION™ Fieldbus
• Взрывозащищенные версии
• Температурный диапазон -100 … +350 °C

Применение датчика WIKA BLR

• Датчик для непрерывного измерения уровня в байпасном указателе уровня
• Химическая и нефтехимическая промышленность, добыча нефти и природного газа (в том числе и на шельфе), судостроение, машиностроение, электростанции, энергетическое оборудование
• Фармацевтическая, пищевая промышленность, водоподготовка, защита окружающей среды
