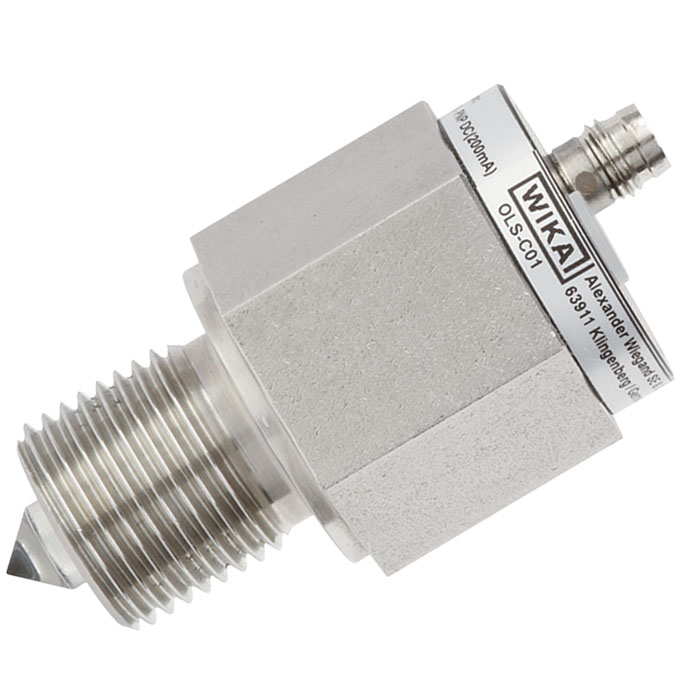

Оптоэлектронный переключатель уровня WIKA OLS-C01
Описание
Для промышленного применения
Описание переключателя WIKA OLS-C01
Оптоэлектронный переключатель уровня модели OLS-C01 используется для контроля уровня жидкостей. Оптоэлектронный датчик состоит из инфракрасного светодиода и фотоприемника.
Свет от светодиода направляется на призму, образующую наконечник датчика. До тех пор, пока наконечник не погружен в жидкость, свет, отражаясь в призме, возвращается к приемнику.
Когда уровень жидкости в резервуаре увеличивается и наконечник погружается в жидкость, луч света преломляется в жидкости, в результате чего либо совсем не попадает на приемник, либо возвращается лишь малая его часть, что приводит к срабатыванию переключателя.
Состояние переключения можно контролировать непосредственно на переключателе (светодиод желтого цвета).
Особенности оптоэлектронного переключателя WIKA OLS-C01
- Компактная модель, без деталей, подверженных трению
- Любое монтажное положение
- Погрешность ±2 мм
- Визуальная индикация состояния переключения
- Выбор электрических соединений: кабель в оболочке из полиуретана или ПВХ, круглый разъем M8 x 1
Применение переключателя WIKA OLS-C01
- Станки
- Гидравлика
- Промышленные установки и машиностроение
- Насосное оборудование
- Для жидкостей, таких как масло, вода, дистиллированная вода, водные среды
Технические переключателя характеристики WIKA OLS-C01
| Электрическое подключение | Круглый разъём M8x1 3-контактный | Кабель поливинилхлорид (PVC) | |||
|---|---|---|---|---|---|
| Функция переключения | Закрывается в среде (однополюсный, нормально разомкнутый) | Открывается в среде (однополюсный, нормально замкнутый) | Закрывается в среде (однополюсный, нормально разомкнутый) | Открывается в среде (однополюсный, нормально замкнутый) | |
| Присоединение к процессу | |||||
| G 1/2″ | 14241222 | 14241206 | 14244986 | 14244993 | |
| G 3/8″ | 14241276 | 14241243 | 14245026 | 14245029 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | LM 31.31 |
Характеристики
| Модель | OLS-C01 |
