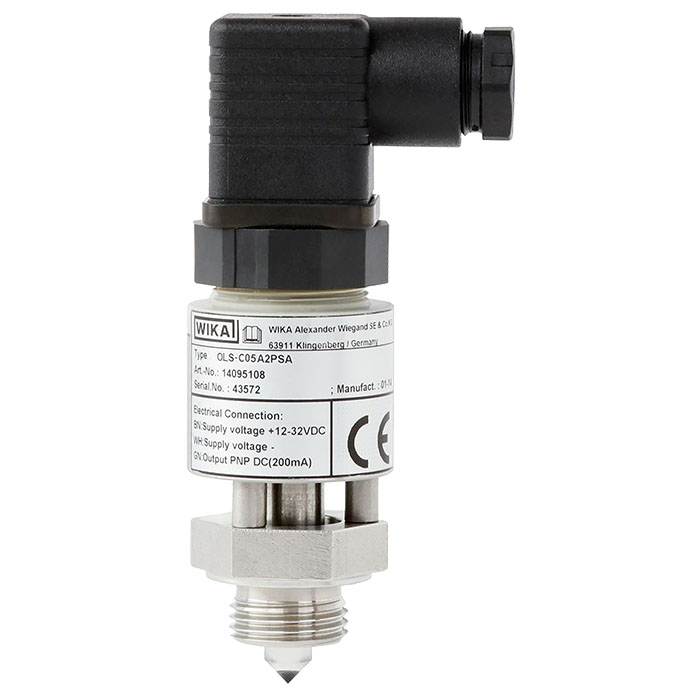

Оптоэлектронный переключатель уровня WIKA OLS-C05
Описание переключателя WIKA OLS-C05
Оптоэлектронный переключатель уровня модели OLS-C05 используется для контроля уровня жидкостей. Оптоэлектронный датчик состоит из инфракрасного светодиода и фотоприемника.
Свет от светодиода направляется на призму, образующую наконечник датчика. До тех пор, пока наконечник не окажется погруженным в жидкость, свет, отражаясь в призме, возвращается к приемнику.
Когда уровень жидкости в резервуаре увеличивается и наконечник погружается в жидкость, луч света преломляется в жидкости, в результате чего либо совсем не попадает на приемник, либо возвращается лишь малая его часть, что приводит к срабатыванию переключателя.
Для версий с триммером состояние переключения можно контролировать непосредственно на переключателе (встроенный светодиод красного цвета). Оптоэлектронный переключатель уровня модели OLS-C05 предназначен для работы с жидкостями при высоких температурах до +170 °C [+338 °F].
Особенности оптоэлектронного переключателя WIKA OLS-C05
- Используется при температурах до +170 °C [+338 °F]
- Любое монтажное положение
- Погрешность ±2 мм
- Выбор электрических соединений: кабель в оболочке из полиуретана или ПВХ, круглый соединитель M12 x 1 или угловой разъем
Применение переключателя WIKA OLS-C05
- Станки
- Гидравлическое оборудование
- Промышленные установки и машиностроение
- Технологии обработки воды
- Для жидкостей, таких как масло, вода, дистиллированная вода, водные среды
Технические характеристики переключателя WIKA OLS-C05
| Электрическое подключение | Круглый разъем M12x1 4-контактный | ||
|---|---|---|---|
|
Функция переключения
|
|||
| Закрывается в среде (однополюсный, нормально разомкнутый) | 14241094 | 14241085 | |
| Открывается в среде (однополюсный, нормально замкнутый) | 14241092 | 14244698 | |
| Техническая информация | |
|---|---|
| Спецификация согласно типовому листу | LM 31.33 |
| Стандартное исполнение | |
| Присоединение к процессу | G 1/2″ |
| Модель | OLS-C05 |
