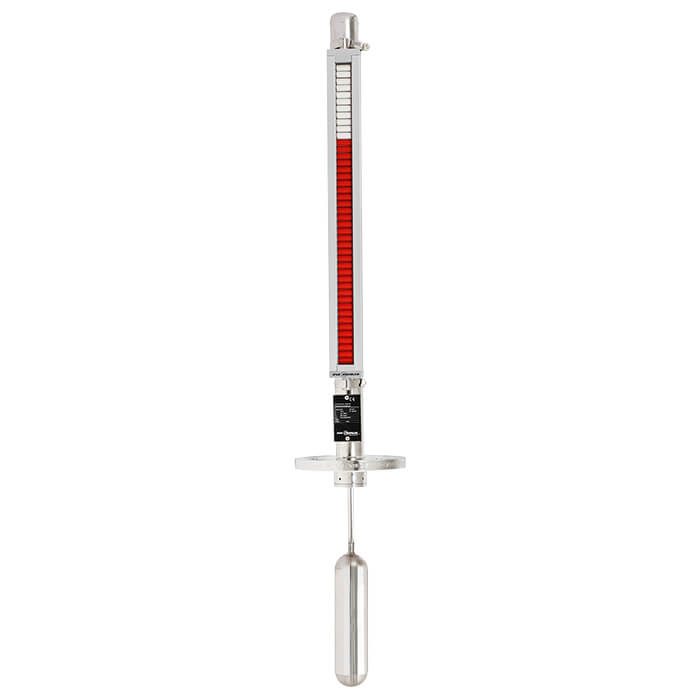

Указатель уровня верхнего монтажа WIKA UTN

Описание указателя WIKA UTN

Указатель уровня верхнего монтажа модели UTN состоит из измерительной камеры, поплавка с направляющей и системы магнитов. Монтаж на резервуаре осуществляется с помощью соответствующих технологических присоединений (фланцевого, резьбового).

Система постоянных магнитов, связанная с поплавком через направляющую, с помощью поплавка бесконтактно передает значение измеренного уровня в резервуаре на магнитный индикатор, установленный снаружи измерительной камеры.

На данном магнитном индикаторе имеются пластмассовые ролики красного/белого цвета или флажки из нержавеющей стали со стержневыми магнитами, установленными с интервалом 10 мм. Магнитные ролики или флажки поворачиваются на 180° через стенки измерительной камеры. При увеличении уровня происходит изменение цвета с белого на красный; при понижении уровня — с красного на белый. Таким образом, магнитный индикатор без использования источника питания отображает уровень жидкости в резервуаре в виде красного столбика.

Особенности указателя уровня верхнего монтажа WIKA UTN

• Технологический контроль в производстве
• Условия эксплуатации:
  — Диапазон рабочих температур: T = -60 … +300 °C
  — Рабочее давление: P = от вакуума до 40 бар
• Большое разнообразие технологические присоединений
• Опционально возможен монтаж указателей уровня и магнитных переключателей
• Взрывозащищенное исполнение

Применение указателя WIKA UTN

• Химическая, нефтехимическая промышленность, природный газ, морская добыча и транспортировка нефти и газа
• Судостроение, машиностроение
• Энергетическое оборудование, электростанции
• Фармацевтическая, пищевая промышленность и производство напитков, водоподготовка и очистка сточных вод
