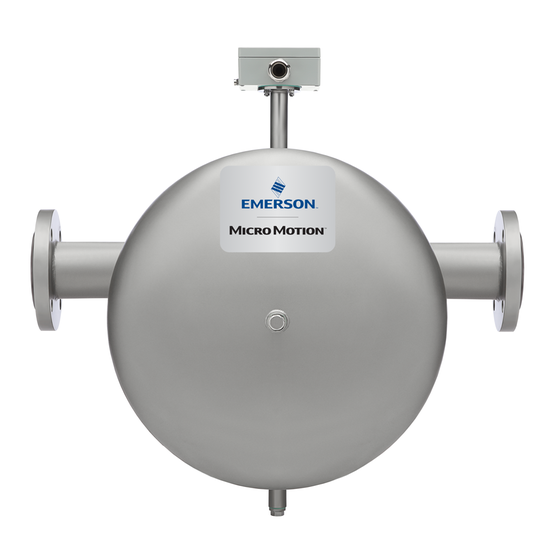

Кориолисовые расходомеры и плотномеры Micro Motion серии TA
- Доступны дистанционные преобразователи, соответствующие требованиям к монтажу
- Низкочастотный высокочувствительный прибор «»установи и забудь»» обеспечивает надежные измерения даже в сложных технологических условиях
- Все смачиваемые материалы изготовлены из тантала для работы в агрессивных средах, таких как кислоты.

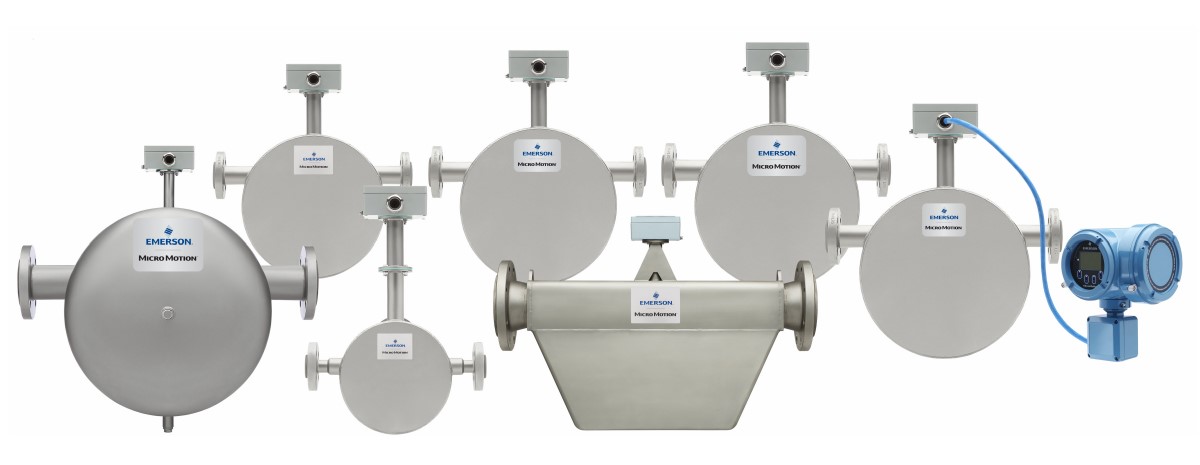

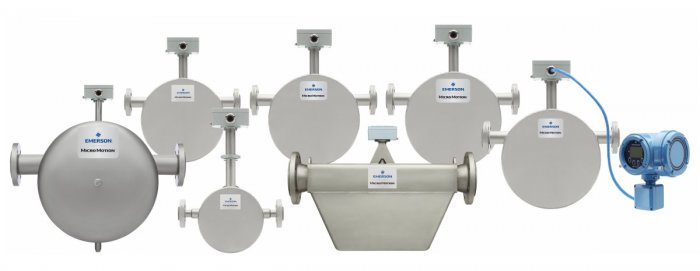

Описание расходомеров и плотномеров Micro Motion серии TA
Кориолисовые расходомеры и плотномеры серии TA содержат все смачиваемые материалы из чистого тантала и идеально подходят для работы с агрессивными жидкостями, такими как кислоты и щелочи. Имеется несколько линейных размеров, что обеспечивает идеальную платформу для дозирования, распределения, распределения и внутризаводских измерений
Особенности и преимущества
Наилучшее соответствие применению
- Доступны дистанционные преобразователи, соответствующие требованиям к монтажу
- Все смачиваемые материалы изготовлены из тантала для работы в агрессивных средах, таких как кислоты.
Исключительная надежность и безопасность
- Низкая рабочая частота для надежного измерения
- Надежная конструкция датчика минимизирует время простоя и затраты на прерывание процесса
Оптимальное соответствие расхода и плотности для применения в системах управления коррозионными процессами
- Высокопроизводительные надежные измерения в компактном корпусе
- Низкочастотный высокочувствительный прибор «»установи и забудь»» обеспечивает надежные измерения даже в сложных технологических условиях
- Многочисленные линейные типоразмеры обеспечивают идеальную платформу для дозирования, распределения, распределения и внутризаводских измерений.
Лучшие в отрасли возможности, раскрывающие потенциал вашего технологического процесса
- Доступен исключительно с преобразователем модели 5700, с широким спектром входных и выходных опций и интуитивно понятным интерфейсом
- Современные калибровочные стенды, соответствующие стандарту ISO/IEC 17025, обеспечивают исключительную точность измерений с погрешностью ±0,014%.
- Истинная многопараметрическая технология одновременно измеряет необходимые переменные процесса расхода и плотности.
Smart Meter Verification™: расширенная диагностика для всей вашей системы
- Заказывается в стандартной комплектации с возможностью лицензирования определения диапазона расхода и другой расширенной диагностики состояния счетчика. Выполняет комплексные тесты, которые могут быть запланированы, запущены локально или из диспетчерской для обеспечения надежности функциональности и производительности вашего счетчика.
- Проверяет, что ваш счетчик работает так же хорошо, как в день его установки, давая вам уверенность менее чем за 90 секунд
- Экономия значительных средств за счет сокращения трудозатрат и продления или исключения интервалов калибровки без прерывания процесса.
Доступ к информации, когда она вам нужна, с помощью учета состояния объекта.
В комплект поставки новых устройств входит уникальная метка для идентификатора QR-кода, которая позволяет получить доступ к серийно выпускаемой информации непосредственно с устройства. С помощью этой возможности вы можете:
- Получить доступ к чертежам, схемам, технической документации и информации об устранении неисправностей устройства в своей учетной записи MyEmerson.
- Улучшить среднее время ремонта и поддерживать эффективность.
- Обеспечить уверенность в том, что вы нашли нужное устройство
- Устранение трудоемкого процесса поиска и расшифровки табличек для просмотра информации об активах
Области применения
Оптимальный вариант измерителей для агрессивных сред
Технические характеристики расходомеров Micro Motion серии TA
| Погрешность измерения массового расхода (жидкости) | ±0,10% ± (стабильность нуля/расход) x 100% |
| Повторяемость измерений массового расхода (жидкости) | ±0,05% ± [½ (стабильность нуля / расход) × 100]% от значения расхода |
| Погрешность измерения объемного расхода (жидкости) | ±0,10% ± (стабильность нуля/расход) x 100% |
| Повторяемость измерений объемного расхода (жидкости) | ±0,05% ± [½ (стабильность нуля / расход) × 100]% от значения расхода |
| Погрешность измерения массового расхода (газа) | ±1,00% ± (стабильность нуля/расход) x 100% |
| Повторяемость измерений массового расхода (газа) | ±0,50% ± [½ (стабильность нуля / расход) × 100]% от значения расхода |
| Погрешность измерения плотности (жидкости) | ±0,001 г/см3 (±1,0 кг/м3) |
| Повторяемость измерений плотности (жидкости) | ±0,0005 г/см3 (±0,5 кг/м3) |
| Погрешность измерения температуры | ±1,5 °C ±0,5% от показаний |
| Максимальное рабочее давление сенсора | 920 фунт/кв. дюйм (63 бар изб.) |
| Аттестации, калибровки и сертификации измерительных приборов | •CSA •CSA C-US •IECEx •ATEX •Электромагнитная совместимость |
Принцип работы
Принцип действия кориолисового массового расходомера построен на использовании силы Кориолиса, возникающей при колебаниях расходомерных трубок, через которые проходит измеряемая среда. Несмотря на то, что колебания не являются строго круговыми, они образуют вращающуюся систему координат, в которой действует сила Кориолиса. Несмотря на то, что конкретные способы реализации описанного принципа различны и зависят от конструкции расходомера, сенсоры приборов обеспечивают отслеживание и анализ изменений частоты, сдвига фазы и амплитуды колебаний расходомерных трубок. Величина наблюдаемых изменений находится в зависимости от массового расхода и плотности среды.
Измерение массового расхода
Задающая катушка вызывает колебания измерительных трубок по синусоидальному закону. При отсутствии расхода трубки вибрируют в одной фазе друг с другом. При наличии потока среды возникает кориолисовая сила, которая скручивает трубки и вызывает сдвиг фазы При этом измеряется временная разность между двумя волнами, прямо пропорциональная величине массового расхода.
Измерение плотности
Измерительные трубки вибрируют с собственной частотой. Изменение массы жидкости, содержащейся внутри трубок, приводит к соответствующему изменению частоты колебаний. Изменение частоты колебания трубок используется для расчета плотности.
Измерение температуры
Температура — измеряемая переменная, которая представляет собой выходной сигнал. Также температура температура используется для внутренней компенсации влияния температуры на модуль Юнга.
Эксплуатационные характеристики плотномеров и расходомеров Micro Motion TA
Опорные условия эксплуатации
Рабочие условия измерительных приборов указаны для следующих условий:
- Вода при температуре от 20°C до 25°C и давлении от 1,000 barg до 2,00 barg
- Точность измерений проверяется с использованием наиболее распространенных в отрасли аттестованных калибровочных стандартов согласно ISO 17025/IEC 17025
- Диапазон плотности до 2 г/см3 для всех моделей
Погрешность и повторяемость
Погрешность и повторяемость измерений для жидкостей и суспензий
| Эксплуатационные характеристики | Все модели |
| Погрешность массового и объемного расхода | ±0,10% ± (стабильность нуля/расход) x 100% |
| Воспроизводимость измерений объемного/массового расхода | ±0,05%+[½ (нулевая стабильность / расход) × 100] % от расхода |
| Погрешность измерения плотности | ±0,2 кг/м3 (±0.001 г/см³) |
| Повторяемость измерений плотности | 0,1 кг/м3 (±0.0005 г/см³) |
| Погрешность измерения температуры | ±1,5 °C ±0,5% от показаний |
| Повторяемость измерений температуры | 1.5 °C |
Расход жидкости
Номинальный расход
Micro Motion употребляет термин номинальный расход. Номинальный расход — расход, при котором вода при нормальных условиях вызывает на измерительном устройстве падение давления около 1,000 barg.
Массовый расход для всех моделей
| Модель | Номинальный линейный размер, дюйм | Номинальный расход, кг/ч | Максимальный расход, кг/ч |
| TA010T | 0.10 (DN6) | 325 | 350 |
| TA025T | 0.25 (DN8) | 1130 | 1200 |
| TA050T | 0.50 (DN15) | 3000 | 3000 |
| TA075T | 0.75 (DN20) | 5200 | 6000 |
| TA100T | 1 (DN25) | 13700 | 18000 |
| TA200T | 2 (DN50) | 30000 | 30000 |
| TA300T | 3 (DN80) | 80 | 80 |
Объемный расход для всех моделей
| Модель | Номинальный расход | Максимальный расход | ||||
| галлоны/мин | баррель/ч | л/ч | галлоны/мин | баррель/ч | л/ч | |
| TA010T | 1.4 | 2 | 325 | 1.5 | 2.1 | 350 |
| TA025T | 5 | 6.8 | 1130 | 5.3 | 7.2 | 1200 |
| TA050T | 13.2(1) | 18(1) | 3000(1) | 13.2 | 18 | 3000 |
| TA075T | 22.9 | 31.2 | 5200 | 26.5 | 36 | 6000 |
| TA100T | 60.4 | 82.2 | 13700 | 79.4 | 108 | 18000 |
| TA200T | 132.3 | 180 | 30000 | 132.3 | 180 | 30000 |
| TA300T | 352.2 | 503.1 | 80,000 | 352.2 | 503.1 | 80,000 |
Стабильность нуля
Стабильность нуля используется в случаях, когда величина расхода приближается к нижней границе диапазона измерения расхода, при которой погрешность прибора начинает отклоняться от указанных значений, как описано в разделе о динамическом диапазоне. При работе с расходом, при котором погрешность расходомера начинает отклоняться от указанных значений, погрешность определяется по следующей формуле: погрешность = (стабильность нуля / расход) х 100%. Аналогичное влияние условия низкого расхода оказывают на повторяемость измерений.
| Модель | Стабильность нуля |
| TA010T | 0.001 фунт/мин 0.035 кг/ч |
| TA025T | 0.004 фунт/мин 0.12 кг/ч |
| TA050T | 0.011 фунт/мин 0.3 кг/ч |
| TA075T | 0.022 фунт/мин 0.6 кг/ч |
| TA100T | 0.066 фунт/мин 1.8 кг/ч |
| TA200T | 0.110 фунт/мин 3 кг/ч |
| TA300T | 0.239 фунт/мин 6.5 кг/ч |
Номинальное давление рабочей среды
Максимальное рабочее давление сенсора соответствует максимальному давлению, которое выдерживает сенсор. Тип технологического соединения, а также температура окружающей среды и технологической жидкости могут снижать значение этого параметра.
| Модель | Давление |
| TA010T | 1,377 psig (95 barg) |
| TA025T | 1,160 psig (80 barg) |
| TA050T | 870 psig (60 barg) |
| TA075T | 1,450 psig (100 barg) |
| TA100T | 913 psig (63 barg) |
| TA200T | 681 psig (47 barg) |
| TA300T | 870 psig (60 barg) |
Рабочие условия: окружающая среда
Температурные пределы
| Тип температуры | Минимальная | Максимальная |
| Температура процесса | -40 °F (-40.0 °C) | 356 °F (180.0 °C) |
| Температура окружающей среды | -40 °F (-40.0 °C) | 176 °F (80.0 °C) |
Влияние температуры технологического процесса
- В случае измерения массового расхода, влияние температуры технологического процесса определяется как изменение характеристики точности расходомера вследствие отклонения температуры технологического процесса от температуры калибровки. Температурный коэффициент может быть скорректирован путем обнуления в условиях процесса.
- При измерении плотности влияние температуры технологического процесса определяется как изменение характеристики погрешности плотности в результате изменения температуры технологического процесса относительно температуры калибровки.
| Модель | Массовый расход (% от максимального) при °C | Плотность при °C |
| TA010T — TA300T | ±0.00175 | ±0.1кг/м³ (±0.0001 г/см³) |
Влияние давления технологической среды
Влияние давления технологической среды проявляется в изменении характеристики погрешности сенсора при измерении массового расхода и плотности вследствие отличия давления технологической среды от давления калибровки. Это влияние можно скорректировать с помощью динамического ввода давления или фиксированного коэффициента измерительного устройства
| Модель | Плотность | |
| г/см3 | кг/м3 | |
| TA010T | 0.00001 | 0.145 |
| TA025T | -0.00001 | -0.145 |
| TA050T | -0.00008 | -1.160 |
| TA075T | -0.000004 | -0.058 |
| TA100T | -0.00007 | -1.015 |
| TA200T | -0.0002 | -2.901 |
| TA300T | -0.0001 | -1.450 |
Варианты подключения к сети плотномеров и расходомеров серии Micro Motion TA
Датчики серии TA отличаются высокой степенью настраиваемости, что позволяет создать конфигурацию, соответствующую конкретным условиям применения.
Интерфейс преобразователя
- Танталовый датчик имеет следующие варианты связи с преобразователем 5700: конфигурируемый ввод/вывод с пятью конфигурируемыми каналами, с опциями 2-проводной, EtherNet и беспроводной связи.
- Удаленный монтаж 9-проводной версии преобразователя 5700
- Прикладное программное обеспечение, разработанное специально для вашего процесса — дозирование, концентрация и расширенное измерение фазы
Данные диагностики
- Поверка интеллектуального счетчика — проверка исправности и целостности трубок, электроники и калибровки счетчика без прерывания процесса.
- Проверка нулевого значения — быстро диагностирует счетчик, чтобы определить, рекомендуется ли повторное обнуление, и являются ли условия процесса стабильными и оптимальными для обнуления.
- Обнаружение многофазности — упреждающее определение многофазных условий процесса и степени тяжести.
- Цифровые журналы аудита с временной отметкой и отчеты для оптимизации соответствия требованиям агентства
Протоколы связи
Типовые варианты подключения входов-выходов включают:
- 4–20 мА
- HART/Bell 202
- EtherNet/IP/Ethernet
- Modbus TCP/Ethernet
- PROFINET/Ethernet
- Modbus/USP
- Modbus/RS-485, Hart/RS-485
- FOUNDATION fieldbus
- Дискретный ввод/вывод
Материалы конструкции
Все смачиваемые материалы — чистый тантал.
Размеры расходомеров и плотномеров Micro Motion серии TA
Все размеры в таблицах указаны с точностью ±0,12 дюйма (±3,0 мм).
Пример размеров для моделей TA010T — TA200T со стандартным сварным корпусом
- Размеры распределительной коробки указаны в дюймах (мм).
- Представлена модель датчика, оснащенная фланцем DN100 PN16 CL150 ASME B16.5.
| Модель | A | B | C | D | E | F | |
| Стандартная распределительная коробка | Опция удлиненного крепления | ||||||
| TA010T | 13.8 дюйм (350 мм) | 0.8 дюйм (20 мм) | 9.8 дюйм (249 мм) | 13.8 дюйм (351 мм) | 3.7 дюйм (95 мм) | 8.16 дюйм (219 мм) | 1.1 дюйм (28 мм) |
| TA025T | 15.7 дюйм (400 мм) | 0.8 дюйм (20 мм) | 9.8 дюйм (249 мм) | 13.8 дюйм (351 мм) | 3.7 дюйм (95 мм) | 8.16 дюйм (219 мм) | 1.1 дюйм (28 мм) |
| TA050T | 17.7 дюйм (450 мм) | 2.7 дюйм (69 мм) | 9.9 дюйм (251 мм) | 13.9 дюйм (352 мм) | 5.7 дюйм (145 мм) | 12.8 дюйм (324 мм) | 1.4 дюйм 35 mm |
| TA075T | 17.7 дюйм (450 мм) | 2.8 дюйм (70мм) | 9.9 дюйм (251мм) | 13.9 дюйм (352 мм) | 5.7 дюйм (145 мм) | 12.8 дюйм (324 мм) | 1.4 дюйм 35 mm |
| TA100T | 25.6 дюйм (650 мм) | 3.0 дюйм (75 мм) | 11.3 дюйм (287 мм) | 15.3 дюйм (389 мм) | 9.1 дюйм (230 мм) | 16.0 дюйм (406 мм) | 3.1 дюйм (80 мм) |
| TA200T | 29.5 дюйм (750 мм) | 3.0 дюйм (75 мм) | 13.3 дюйм (338 мм) | 17.3 дюйм (440 мм) | 13.0 дюйм (330 мм) | 20.0 дюйм (508 мм) | 4.7 дюйм (120 мм) |
Пример размеров для модели TA300T
- Все размеры в таблицах указаны с точностью ±0,12 дюйма (±3,0 мм).
- Представлена модель датчика, оснащенная фланцем CL150 ASME B16.5
| Модель | A | B | C | D | |
| Стандартная распределительная коробка | Опция удлиненного крепления | ||||
| TA300T | 31.49 дюйм (799.8 мм) | 8.70 дюйм (221.0 мм) | 12.72 дюйм (323.1 мм) | 5.35 дюйм (135.9 мм) | 12.27 дюйм (311.7 мм) |
