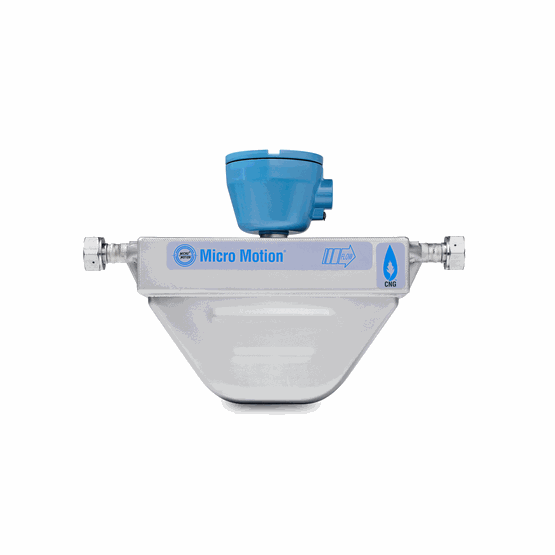

Кориолисовый расходомер Micro Motion модели CNG

• Решение на базе одного прибора, специально разработанное для эксплуатации в топливораздаточных модулях, рассчитанных на автомобили как малой, так и большой грузоподъемности
• Технология Micro Motion MVD Direct Connect для простоты интеграции в электронную систему топливораздаточного модуля, при которой не требуется установка дополнительных преобразователей
• Разнообразие опций измерительного преобразователя обеспечивает работу с многопараметрическими выходами, позволяя удовлетворить требования любых конструкций топливораздаточных модулей

Описание расходомера Micro Motion модели CNG

Расходомеры CNG050 разработаны специально для решения задач измерения сжатого природного газа. Расширенный диапазон измерений этих расходомеров позволяет владельцам использовать их в составе топливораздаточных модулей, рассчитанных на легковые автомобили и грузовые транспортные средства как малой, так большой грузоподъемности.

Расходомеры Micro Motion CNG050 могут быть использованы с интегральными преобразователями, что значительно упрощает их установку. Расходомеры выпускаются с электронными преобразователями серий 1000 и 2000 со встроенной технологией MVD. Можно выбрать однопараметрический или многопараметрический вариант преобразователя с токовыми, импульсными, с двумя импульсными или цифровыми выходами и встроенным дисплеем.

Технология MVD Direct Connect от Micro Motion делает кориолисовые расходомеры CNG еще более удобными для измерения сжатого природного газа. Производители оборудования могут извлечь существенную пользу из технологии MVD Direct Connect, позволяющей сенсорам обмениваться данными с блоком управления топливораздаточного модуля по протоколу Modbus без использования дополнительного электронного преобразователя.

Особенности и преимущества
Глобальный отраслевой стандарт измерения сжатого природного газа

• Решение на базе одного прибора, специально разработанное для эксплуатации в топливораздаточных модулях, рассчитанных на автомобили как малой, так и большой грузоподъемности
• Наличие сертификата AGA 11 для коммерческой транспортировки сжатого природного газа
• Технология Micro Motion MVD Direct Connect для простоты интеграции в электронную систему топливораздаточного модуля, при которой не требуется установка дополнительных преобразователей
• Разнообразие опций измерительного преобразователя обеспечивает работу с многопараметрическими выходами, позволяя удовлетворить требования любых конструкций топливораздаточных модулей
• Компактность и отсутствие движущихся деталей, специальных требований к месту установки или к подготовке рабочей среды

Применение

• Для измерения сжатого природного газа.
• Для использования на автомобильных и стационарных заправочных станциях малой и большой мощности, передвижных цистернах.

Технические характеристики Micro Motion CNG

Принцип работы
Принцип действия кориолисового массового расходомера построен на использовании силы Кориолиса, возникающей при колебаниях расходомерных трубок, через которые проходит измеряемая среда. Несмотря на то, что колебания не являются строго круговыми, они образуют вращающуюся систему координат, в которой действует сила Кориолиса. Несмотря на то, что конкретные способы реализации описанного принципа различны и зависят от конструкции расходомера, сенсоры приборов обеспечивают отслеживание и анализ изменений частоты, сдвига фазы и амплитуды колебаний расходомерных трубок. Величина наблюдаемых изменений находится в зависимости от массового расхода и плотности среды.

Измерение массового и объемного расхода
Задающая катушка вызывает колебания измерительных трубок по синусоидальному закону. При отсутствии расхода трубки вибрируют в одной фазе друг с другом. При наличии потока среды возникает кориолисовая сила, которая скручивает трубки и вызывает сдвиг фазы При этом измеряется разность времени между двумя волнами, прямо пропорциональная величине массового расхода. Объемный расход рассчитывается на основе измерения массового расхода и плотности.

Эксплуатационные характеристики расходомера Micro Motion CNG

В целях определения функциональных возможностей расходомеров CNG типовыми условиями дозирования/отгрузки указаны те, при которых скорость расхода превышает 109 кг/ч (4 фунта/мин).

Погрешность и повторяемость

(1) Процент от партии поставленного сжатого природного газа.

Диапазон измерений расхода

(1) CNG с SG = 0,66 при 16 °C и 1 bara.

Стабильность нуля
Стабильность нуля используется в случаях, когда величина расхода приближается к нижней границе диапазона измерения расхода, при которой погрешность прибора начинает отклоняться от указанных значений, как описано в разделе о динамическом диапазоне. В случае работы с уровнем расхода, при котором точность показаний расходомера начинает отклоняться от указанного номинального значения, ее значение определяется формулой: Точность = +/- 0,10 % +/- (Стабильность нуля / уровень расхода) x 100 %. Аналогичное влияние условия низкого расхода оказывают на повторяемость измерений.

(1) В процентах от партии поставленного сжатого природного газа.

Давление рабочей среды
Максимальное рабочее давление сенсора соответствует максимальному давлению, которое выдерживает прибор при использовании указанного фитинга технологического процесса. Фитинги имеют максимальное рабочее давление 5 800 фунт/кв. дюйм — накидной тип SWG, стандарт ASME B31.3 и тип SAE, стандарт SAE J1453.

Корпус разработан для защиты компонентов сенсора, однако не предназначен для работы под давлением. В целях безопасности сенсор оснащен функцией сброса давления, позволяющей откачать газ при непредвиденном разрушении первичной защитной оболочки.

(1) Максимальное рабочее давление для дополнительного переходника (с торцового уплотнительного кольца № 12 на внутреннюю резьбу NPT), предоставляемого в комплекте с вариантом технологического соединения 239.

Рабочие условия: окружающая среда
Пределы вибрации
Отвечает требованиям IEC 60068-2-6, устойчив к колебаниям, от 5 до 2000 Гц, 50 циклов колебаний постоянной амплитуды с непрерывно меняющейся частотой при 1,0 g.
Предельные значения температуры

Рабочие условия: технологический процесс
Сброс давления
Сенсор оснащен функцией сброса давления, позволяющей откачать газ при непредвиденном разрушении первичной защитной оболочки. Компонент для сброса давления находится под калибровочной табличкой.

Интерфейс преобразователя
Сенсоры CNG050 отличаются высокой гибкостью и широким диапазоном конфигураций, рассчитанных на самые разные условия эксплуатации.
Преобразователи выпускаются в исполнениях, предусматривающих различные варианты монтажа:

• Интегральный вариант для монтажа на сенсоре
• Варианты для полевого монтажа (для жестких условий окружающей среды)
• Конфигурации для монтажа на рейке DIN в шкафу управления в операторской
• Специализированные решения с двухпроводным подключением или для интеграции в системы налива и дозирования

Сенсоры CNG050 выпускаются с поддержкой широкого выбора входных и выходных сигналов, включая следующие:

• 4—20 мА
• HART™
• WirelessHART™
• DeviceNet
• EtherNet/IP
• Profinet
• FOUNDATION™ Fieldbus
• PROFIBUS
• Modbus®

Физические характеристики расходомера Micro Motion CNG050

Материалы конструкции
Общие требования по защите от коррозии не учитывают циклические нагрузки, поэтому не должны применяться при выборе материала, контактирующего с рабочей средой, для измерительного устройства Micro Motion.
Материал деталей, контактирующих с рабочей средой
Нержавеющая сталь 316L

Материалы деталей, не контактирующих с рабочей средой

Фланцы

Размеры Micro Motion CNG050

Размеры всех моделей (пример). Все размеры даны в дюймах (мм).
