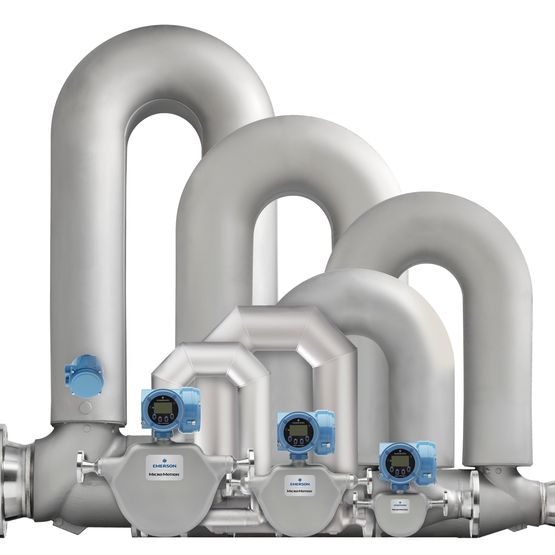

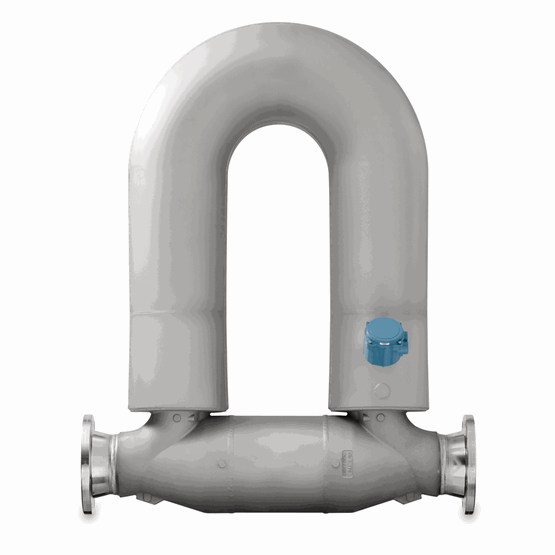

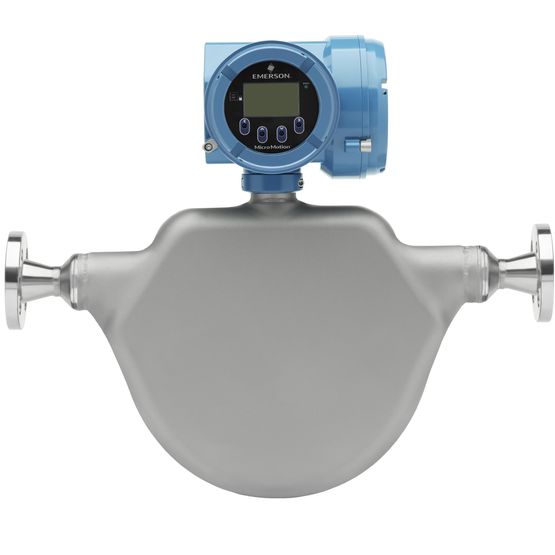

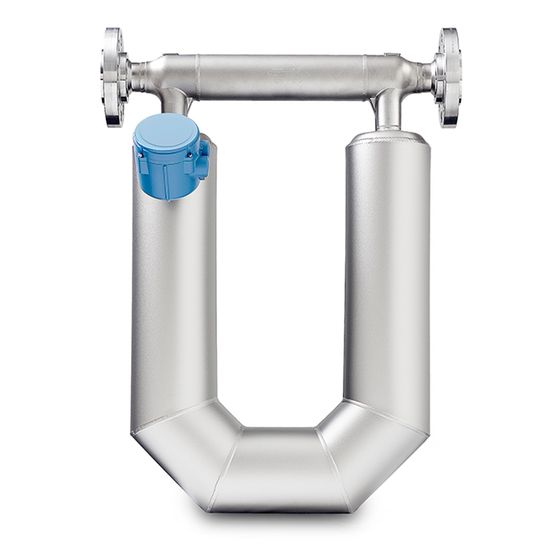

Высокоточные кориолисовые расходомеры и плотномеры серии ELITE Micro Motion

Непревзойденные в измерении расхода и плотности жидкостей, газов и многофазовых потоков кориолисовые расходомеры ELITE созданы для точного, воспроизводимого измерения расхода даже в самых сложных условиях эксплуатации и областях применения.

Превосходные эксплуатационные характеристики изделий серии ELITE при измерении плотности, а также массового и объемного расхода жидкостей
Лучшее в своем классе измерение массового расхода газа
Надежное измерение двухфазного потока для наиболее сложных условий применения
Конструкция предназначена для минимизации воздействия технологического процесса, монтажных условий и окружающей среды

Описание расходомеров и плотномеров серии Micro Motion ELITE

Micro Motion cерия ELITE включает:

Стандартные модели из нержавеющей стали 316L	CMFS007M, CMFS010M, CMFS015M, CMFS025M, CMFS040M, CMFS050M, CMFS075M, CMFS100M, CMFS150M, CMF010M, CMF025M, CMF050M, CMF100M, CMF200M, CMF300M, CMF350M, CMF400M, CMFHC2M, CMFHC3M, CMFHC4M
Стандартные модели из нержавеющей стали 304L	CMF010L, CMF025L, CMF050L, CMF100L, CMF200L, CMF300L
Модели из нержавеющей стали супердуплекс	CMFHC2Y, CMFHC3Y
Модели на высокое давление измеряемой среды:	CMFS010P, CMFS015P, CMFS025P, CMFS050P, CMFS100P, CMFS150P, CMF010P, CMF350P, CMF400P
Модели из никелевого сплава С-22	CMFS010H, CMFS015H, CMFS025H, CMFS050H, CMFS100H, CMFS150H, CMF010H, CMF010H, CMF025H, CMF050H, CMF100H, CMF200H, CMF300H, CMF400H
Модели на высокую температуру измеряемой среды из нержавеющей стали 316L	CMF200A, CMF300A, CMF350А, CMF400A, CMFHC2A, CMFHC3A
Модели на высокую температуру измеряемой среды из никелевого сплава С-22	CMF200B, CMF300B, CMF400B

Кроме высокой точности и повторяемости результатов измерений, сенсоры кориолисовых расходомеров характеризуются низкой стоимостью эксплуатации. Сенсоры не накладывают особых требований по монтажу, не требуют прямолинейных участков или специального оборудования для формирования потока, в них нет движущихся деталей. Использование сенсоров Micro Motion позволяет почувствовать все преимущества оборудования, которое совсем или почти не требует технического обслуживания.

Беспроводные решения Smart Wireless дают возможность организовать беспроводную передачу различных параметров, включая удаленный доступ к настройке и результатам расширенной диагностики расходомера — Smart Meter Verification. Для беспроводной передачи данных используется THUM-адаптер, который преобразует проводной сигнал HART в беспроводный WirelessHART.

Особенности и преимущества

Высочайшая производительность в реальных условиях

Превосходные эксплуатационные характеристики изделий серии ELITE при измерении плотности, а также массового и объемного расхода жидкостей
Лучшее в своем классе измерение массового расхода газа
Надежное измерение двухфазного потока для наиболее сложных условий применения
Конструкция предназначена для минимизации воздействия технологического процесса, монтажных условий и окружающей среды

Лучшее решение для практических задач

Масштабируемая платформа для обеспечения широкого диапазона типоразмеров трубопроводов и задач, включая применение в пищевой и фармацевтической промышленности, в криогенных системах и системах высокого давления и высокой температуры
Доступно с широчайшим диапазоном вариантов связи и подключений

Высочайшая достоверность измерений

Диагностика Smart Meter Verification™ обеспечивает всестороннюю отслеживаемую проверку калибровки в непрерывном режиме или по нажатию кнопки
Отвечающие требованиям стандартов ISO/МЭК 17025 калибровочные установки мирового уровня позволяют выпускать приборы с минимальной в своем классе неопределенностью ±0,014%
Конструкция сенсора устраняет необходимость в полевой калибровке нуля

Непревзойденные решения по измерению расхода, отвечающие уникальным требованиям вашего применения

Лучшие в отрасли технологии позволяют полностью раскрыть потенциал производства

Области применения

Технические характеристики Micro Motion серии ELITE

	CMFS	CMF	CMFHC
Диаметр трубопровода
Дюймы		1/10-10	6-14
Номинальный размер		2-150	150-300
Максимальный расход	54 000 кг/ч	545 000 кг/ч	3 266 000 кг/ч
Материалы, контактирующие со средой
Нержавеющая сталь	316L	316L, 304L	316L
Никелевый сплав С22	•	•
Супердуплексная сталь			•
Технические характеристики
Самоотливной корпус	•
Санитарное / гигиеническое исполнение	•
Двухфазный поток	•	•	•
Высокая температура	До 350°С	До 350°С	До 350°С
Высокое давление	414 бар изб.	414 бар изб.	160 бар изб.
Низкие температуры		•

Погрешность измерений может изменяться в зависимости от массового расхода и не зависит от рабочей температуры, давления и состава среды. Тем не менее, величина перепада давления на сенсоре зависит от рабочей температуры, давления и состава среды.
Технические характеристики и возможности приборов зависят от конкретной модели. Некоторые модели предлагаются в ограниченном количестве вариантов исполнения.
Все измерительные приборы с кодом CMF в обозначении (CMF, CMFHC, CMFS) относятся к семейству измерительных приборов ELITE и поэтому имеют такие же функции и характеристики, как и другие измерительные приборы семейства ELITE, если не указано иное.
Буква в конце кода базовой модели (например, CMF100M) соответствует материалу деталей, контактирующих с рабочей средой, и (или) условиям эксплуатации: M = нержавеющая сталь 316L, L = нержавеющая сталь 304L, H = никелевый сплав C22, P = высокое давление, A = высокотемпературная нержавеющая сталь 316L, B = высокотемпературный никелевый сплав C22, Y = супердуплексная сталь (UNS S32750).

Принцип работы

Принцип действия кориолисового массового расходомера построен на использовании силы Кориолиса, возникающей при колебаниях расходомерных трубок, через которые проходит измеряемая среда. Несмотря на то, что колебания не являются строго круговыми, они образуют вращающуюся систему координат, в которой действует сила Кориолиса. Несмотря на то, что конкретные способы реализации описанного принципа различны и зависят от конструкции расходомера, сенсоры приборовобеспечивают отслеживание и анализ изменений частоты, сдвига фазы и амплитуды колебаний расходомерных трубок. Величина наблюдаемых изменений находится в зависимости от массового расхода и плотности среды.

Измерение массового и объемного расхода

Задающая катушка вызывает колебания измерительных трубок по синусоидальному закону. При отсутствии расхода трубки вибрируют в одной фазе друг с другом. При наличии потока среды возникает кориолисовая сила, которая скручивает трубки и вызывает сдвиг фазы При этом измеряется разность времени между двумя волнами, прямо пропорциональная величине массового расхода. Объемный расход рассчитывается на основе измерения массового расхода и плотности.

A. Смещение входного детектора B. Нулевой расход C. Смещение выходного детектора D. Время E. Смещение входного детектора F. Наличие потока G. Смещение выходного детектора H. Разница во времени I. Время

Измерение плотности

Измерительные трубки вибрируют с собственной частотой. Изменение массы жидкости, содержащейся внутри трубок, приводит к соответствующему изменению частоты колебаний. Изменение частоты колебания трубок используется для расчета плотности.

Измерение температуры

Температура — измеряемая переменная, которая представляет собой выходной сигнал. Также температура температура используется для внутренней компенсации влияния температуры на модуль Юнга

Эксплуатационные характеристики Micro Motion ELITE

Опорные условия эксплуатации

Рабочие условия измерительных приборов указаны для следующих условий:

Вода при температуре от 20 °C до 25 °C и давлении от 1,000 barg до 2,00 barg
Воздух и природный газ при температуре от 20 °C до 25 °C и давлении от 34 barg до 100 barg
Точность измерений проверяется с использованием наиболее распространенных в отрасли аттестованных калибровочных стандартов согласно ISO 17025/IEC 17025
Диапазон плотности до 5.000 kg/м³ для всех моделей

Погрешность и повторяемость
Погрешность и повторяемость измерений для жидкостей и суспензий

Эксплуатационные характеристики	Опция Premium⁽¹⁾	Стандартная опция
Погрешность массового и объемного расхода⁽²⁾⁽³⁾	±0,05% от значения расхода	±0,10% от значения расхода
Воспроизводимость измерений объемного/массового расхода	0,025% от значения расхода	0,05% от значения расхода
Погрешность измерения плотности⁽²⁾⁽⁴⁾	±0,2 kg/м⁽³⁾	±0,5 kg/м⁽³⁾
Повторяемость измерений плотности	0,1 kg/м⁽³⁾	0,2 kg/м³

⁽¹⁾Доступно не на всех моделях
⁽²⁾При использовании в криогенных системах с температурой технологических процессов ниже -100,0 °C погрешность измерения массового расхода жидкостей составляет ±0,35% расхода, линейность измерения массового расхода составляет ±0,05% расхода, а спецификации погрешности при измерении плотности неприменимы.
⁽³⁾Указанное значение погрешности при измерении расхода учитывает суммарное влияние повторяемости, линейности, гистерезиса, ориентации и прочих нелинейных характеристик.
⁽⁴⁾Погрешность при измерении плотности для сенсоров CMFS007, CMFS010 и CMFS015 в стандартном исполнении составляет ±2 kg/м³.

Погрешность при измерении плотности для сенсоров CMFS010 и CMFS015 в исполнении Premium составляет ±0,5 kg/м³.
Погрешность и повторяемость при измерении параметров газов

Технические характеристики	Стандартные модели
Погрешность измерения массового расхода⁽¹⁾	±0,25% от значения расхода
Повторяемость измерения массового расхода	0,20% от значения расхода
Линейность массового расхода	±0,05% расхода вплоть до числа Маха 0,2
Точность с линеаризацией калибровки газа⁽²⁾	±0,1% расхода после настройки кусочно-линейной линеаризации (PWL)

⁽¹⁾Указанное значение погрешности при измерении расхода учитывает суммарное влияние повторяемости, линейности, гистерезиса,
ориентации и прочих нелинейных характеристик.
⁽²⁾Калибровку газа в газовых лабораториях сторонних производителей заказчик может произвести после доставки измерительного устройства либо запросить в рамках согласования ценового предложения. Спецификации PWL и калибровки газа отражают результаты линеаризации по состоянию НЕПОСРЕДСТВЕННО ПОСЛЕ ПОВЕРКИ по отношению к эталонным стандартам газовой лаборатории. Фактические результаты могут варьироваться в зависимости от неопределенности и стабильности применяемых эталонных стандартов газовой лаборатории.

Погрешность и повторяемость при измерении температуры

Эксплуатационные характеристики	Стандартные модели
Погрешность измерения температуры	±1 °C ±0,5% показания; класс BS1904, DIN43760 класс A (±0,15 +0,002 x T °C)
Повторяемость измерения температуры	0,2 °C
Компенсация окружающей температуры⁽¹⁾	Класс BS1904, DIN 43760 класс B (±0,30 +0,005 x T °C) — Количество: 3 датчика на сенсоре

⁽¹⁾Доступно не на всех моделях

Расход жидкости

Номинальный расход

Micro Motion употребляет термин номинальный расход. Номинальный расход — расход, при котором вода при нормальных условиях вызывает на измерительном устройстве падение давления около 1,000 barg.

Массовый расход для моделей из нержавеющей стали: 304L (L), 316L (M/A) и супердуплексной стали (Y)

Модель	Условный проход		Номинальный расход		Максимальный расход
	дюймы	мм	фунт/мин	кг/ч	фунт/мин	кг/ч
CMFS007M	0,08	DN1	1,28	35	1,5	40,9
CMFS010M	0,1	DN2	3,56	97	4,03	110
CMFS015M	0,17	DN3	11,4	310	12,1	330
CMFS025M	0,25	DN6	41	1116	77	2100
CMFS040M	0,38	DN10	85	2320	170	4640
CMFS050M	0,5	DN15	133	3614	250	6820
CMFS075M	0,75	DN20	230	6270	460	12 500
CMFS100M	1	DN25	534	14 524	950	25 900
CMFS150M	1,5	DN40	990	27 000	1980	54 000
CMF010M/L	0,1	DN2	3,43	93,5	3,96	108
CMF025M/L	0,25	DN6	48	1310	79,9	2180
CMF050M/L	0,5	DN15	151	4121	249	6800
CMF100M/L	1	DN25	602	16 372	997	27 200
CMF200M/L/A	2	DN50	1760	47 900	3190	87 100
CMF300M/L/A	3	DN80	6017	163755	9970	272 000
CMF350M/A	4	DN100	10837	294 931	15 000	409 000
CMF400M/A	от 4 до 6	DN100- DN150	15255	415179	20 000	545 000
CMFHC2M/Y	от 6 до 8	DN150- DN200	33 224	904 211	54 000	1 470 000
CMFHC3M/Y	от 8 до 10	DN200- DN250	58 949	1 604 333	94 000	2 550 000
CMFHC4M	от 10 до 14	DN250- DN350	87 799	2 389 527	120 000	3 266 000

Массовый расход для моделей из никелевого сплава C22 (H/B) и моделей на высокое давление (P)

Модель	Условный проход		Номинальный расход		Максимальный расход
	дюймы	мм	фунт/мин	кг/ч	фунт/мин	кг/ч
CMFS010Н/Р	0,1	DN2	2,86	78	4,03	110
CMFS015Н/Р	0,17	DN3	8,18	223	12,1	330
CMFS025H/P	0,25	DN6	35	945	65	1770
CMFS050H/P	0,5	DN15	100	2 720	188	5130
CMFS100Н/Р	1	DN25	482	13 125	860	23 500
CMFS150Н/Р	1,5	DN40	900	24 500	1800	49 100
CMF010H/P	0,1	DN2	2,57	70,2	3,96	108
CMF025H	0,25	DN6	48	1310	79,9	2180
CMF050H	0,5	DN15	151	4121	249	6800
CMF100H	1	DN25	602	16 372	997	27 200
CMF200H/B	2	DN50	1760	47 900	3190	87 100
CMF300H/B	3	DN75	6017	163755	9970	272 000
CMF350P	4	DN100	10837	294 931	15 000	409 000
CMF400H/B/P	4-6	DN100- DN150	15255	415179	20 000	545 000

Объемный расход для моделей из нержавеющей стали: 304L (L), 316L (M/A) и супердуплексной стали (Y)

Модель	Номинальный расход			Максимальный расход
	галлоны/мин	баррель/ч	л/ч	галлоны/мин	баррель/ч	л/ч
CMFS007M	0,154	0,22	35	0,18	0,257	40,9
CMFS010M	0,426	0,609	97	0,484	0,691	110
CMFS015M	1,36	1,95	310	1,45	2,07	330
CMFS025M	5	7	1 119	9,23	13,2	2100
CMFS040M	10,2	14,6	2320	20,4	29,1	4640
CMFS050M	16	23	3 627	30	42,8	6820
CMFS075M	27,6	39,4	6270	55,2	78,8	12 500
CMFS100M	64	91	14 576	114	163	25 900
CMFS150M	119	170	27 000	237	339	54 000
CMF010M/L	0,411	0,587	93,5	0,475	0,678	108
CMF025M/L	5,76	8,23	1310	9,58	13,7	2180
CMF050M/L	18	26	4136	29,9	42,7	6800
CMF100M/L	72	103	16 430	120	171	27 200
CMF200M/L/A	211	301	47 900	383	547	87 100
CMF300M/L/A	721	1 029	164 338	1200	1710	272 000
CMF350M/A	1 298	1 852	295 981	1800	2570	409 000
CMF400M/A	1 827	2 608	416657	2400	3420	545 000
CMFHC2M/Y	3 978	5679	907 429	6440	9200	1 470 000
CMFHC3M/Y	7 059	10 077	1 610 044	11 270	16100	2 550000
CMFHC4	10514	15 008	2 398 033	14350	20 500	3 266000

Объемный расход для моделей из никелевого сплава C22 (H/B) и моделей на высокое давление (P)

Модель	Номинальный расход			Максимальный расход
Модель	галлоны/мин	баррель/ч	л/ч	галлоны/мин	баррель/ч	л/ч
CMFS010H/P	0,343	0,49	78	0,484	0,691	110
CMFS015Н/Р	0,98	1,4	223	1,45	2,07	330
CMFS025H/P	4	6	948	7,79	11,1	1770
CMFS050H/P	12	17	2 729	22,5	32,2	5130
CMFS100Н/P	58	82	13171	103	147	23 500
CMFS150H/P	108	154	24 500	216	308	49100
CMF010H/P	0,309	0,441	70,2	0,475	0,678	108
CMF025H	5,76	8,23	1310	9,58	13,7	2180
CMF050H	18	26	4136	29,9	42,7	6800
CMF100H	72	103	16 430	120	171	27 200
CMF200H/B	211	301	47 900	383	547	87 100
CMF300H/B	721	1 029	164 338	1200	1710	272 000
CMF350P	1 298	1 852	295 981	1800	2570	409 000
CMF400H/B/P	1 827	2 608	416657	2400	3420	545 000

Расходы газа

При выборе сенсора для измерения газа падение давления на сенсоре и его динамический диапазон зависят от рабочей температуры, давления и состава газовой смеси. Для определения общих рекомендаций по номинальному и максимальному массовому расходу газа используйте следующее уравнение:

m_(газ) = %М * ρ_(газ) * VOS * ¹/₄π * D² * 2 (для сенсоров двухтрубчатой конструкции)

m_(газ)— Массовый расход газа
%M- Для расчета типового номинального расхода используйте число Маха «0,2»; для расчета максимального рекомендованного расхода используйте число Маха «0,3». Если число Маха превышает 0,3, большинство потоков газа становятся сжимаемыми и падение давления может значительно возрасти, независимо от измерительного устройства.
ρ_(газ) — Плотность газа при рабочих условиях
VOS — Скорость звука измеренного газа
D — Внутренний диаметр измерительной трубки
Примечание: Максимальный расход газа ни в коем случае не может превышать максимальный расход жидкости. Применимым следует
считать меньшее из двух значений.

Пример расчета
Ниже следует пример расчета максимального рекомендованного массового расхода газа для CMF300M, измеряющего природный газ с молекулярной массой 19,5 при 16 °C и 34,47 barg:
m_(газ) = 0,3 * 24(кг/м³) * 430(м/с) * ¹/₄π * 0,0447м² * 2
m_(газ) = 34,988 кг/ч; максимальный рекомендуемый расход для CMF300M с природным газом при заданных условиях
%M — 0,3 (используется для расчета максимального рекомендованного расхода)
Плотность газа — 24 кг/м3
VOS_{(прир. газ)} — 430 м/с (скорость звука природного газа при заданных условиях)
Внутренний диаметр трубки CMF300M 44,7 мм

Стабильность нуля

Стабильность нуля используется в случаях, когда величина расхода приближается к нижней границе диапазона измерения расхода, при которой погрешность прибора начинает отклоняться от указанных значений, как описано в разделе о динамическом диапазоне. При работе с расходом, при котором погрешность расходомера начинает отклоняться от указанных значений, погрешность определяется по следующей формуле: погрешность = (стабильность нуля / расход) х 100%. Аналогичное влияние условия низкого расхода оказывают на повторяемость измерений.

Динамический диапазон
На приведенном ниже графике и в таблице далее представлен пример характеристик измерения в различных условиях потока. При величине расхода, требующей большого динамического диапазона (свыше 30:1), характеристики измерения начинают определяться стабильностью нуля (в зависимости от условий потока и модели измерительного устройства).

A. Погрешность, % (синяя линия) B. Расход, % номинального C. Падение давления; фунт/кв. дюйм изб., бар изб. (красная линия)

Образец падения точности и давления по диапазону измерения расхода

Динамический диапазон изменения расхода относительно номинального значения	60:1	30:1	10:1	2:1	1:1
Погрешность ±%	0,25	0,05	0,05	0,05	0,05
Перепад давления	0,00055 barg	0,0041 barg	0,0152 barg	0,2834 barg	1,000 barg

Стабильность нуля для моделей из нержавеющей стали: 316L (M)

Модель	Стабильность нуля
Модель	фунт/мин	кг/ч
CMFS007M	0,000043	0,0012
CMFS010M	0,000075	0,002
CMFS015M	0,0003	0,0081
CMFS025M	0,00065	0,017
CMFS040M	0,0018	0,05
CMFS050M	0,0026	0,07
CMFS075M	0,0071	0,19
CMFS100M	0,012	0,33
CMFS150M	0,03	0,81

Стабильность нуля для моделей из нержавеющей стали: 304L (L), 316L (A) и супердуплексной стали (Y)

Модель	Стабильность нуля
Модель	фунт/мин	кг/ч
CMF010M/L	0,000078	0,0021
CMF025M/L	0,001	0,027
CMF050M/L	0,0029	0,078
CMF100M/L	0,017	0,47
CMF200M/L/A	0,048	1,3
CMF300M/L/A	0,16	4,4
CMF350M/A	0,31	8,3
CMF400M/A	0,72	19,71
CMFHC2M/Y/A	1,08	29,45
CMFHC3M/Y/A	2,34	63,56
CMFHC4M	3,66	99,65

Стабильность нуля для моделей из никелевого сплава C22 (H/B)

Модель	Стабильность нуля
Модель	фунт/мин	кг/ч
CMFS010H	0,00016	0,0044
CMFS015H	0,00042	0,011
CMFS025H	0,0013	0,036
CMFS050H	0,0037	0,1
CMFS100H	0,012	0,32
CMFS150H	0,035	0,96
CMF010H	0,000075	0,0021
CMF025H	0,0009	0,025
CMF050H	0,0041	0,11
CMF100H	0,014	0,37
CMF200H/B	0,07	1,97
CMF300H/B	0,17	4,57
CMF400H/B	0,74	20,2

Стабильность нуля для моделей высокого давления (P)

Модель	Стабильность нуля
Модель	фунт/мин	кг/ч
CMFS010P	0,00017	0,0045
CMFS015P	0,00044	0,012
CMFS025P	0,0011	0,031
CMFS050P	0,0043	0,12
CMFS100P	0,012	0,34
CMFS150P	0,03	0,82
CMF010P	0,00016	0,0043
CMF350P	0,32	8,75
CMF400P	0,74	20,07

Номинальное давление рабочей среды

Максимальное рабочее давление сенсора соответствует максимальному давлению, которое выдерживает сенсор. Тип технологического соединения, а также температура окружающей среды и технологической жидкости могут снижать значение этого параметра. Некоторые модели сенсоров также отвечают нормам проектирования трубопроводов ASME® B31.1, как указано в таблице вместе с максимальным давлением. Сенсоры с технологическими соединениями JIS не соответствуют нормам проектирования трубопроводов ASME B31.1.

Максимальное рабочее давление сенсора для моделей из нержавеющей стали: 304L (L) и 316L (M/A)

Модель	Соответствие ASME 31.3	Соответствие ASME 31.1
CMFS007M, CMFS010M	249,93 barg	—
CMFS015M	153,41 barg	—
CMFS025M, CMFS040M, CMFS050M, CMFS075M, CMFS100M, CMFS150M	103,42 barg	103,42 barg
CMF010M/L	124,93 barg	124,93 barg
CMF025M/L, CMF050M/L	103,42 barg	103,42 barg
CMF100M/L	99,97 barg	99,97 barg
CMF200M/L/A	108,94 barg	108,94 barg
CMF300M/L/A	119,28 barg	119,28 barg
CMF350M/A	102,04 barg	102,04 barg
CMF400M/A	103,42 barg	103,42 barg
CMFHC2M/A	102,04 barg	101,35 barg
CMFHC3M/A	102,04 barg	100,66 barg
CMFHC4M	102,04 barg	—

Максимальное рабочее давление сенсора для моделей из никелевого сплава C22 (H/B)

Модель	Соответствие ASME 31.3	Соответствие ASME 31.1
CMFS010H, CMFS015Н	413,69 barg	—
CMFS025H, CMFS050H	250,00 barg	250,00 barg
CMFS100H, CMFS150Н	250,00 barg	—
CMF010H	224,98 barg	—
CMF025H	189,95 barg	—
CMF050H	184,99 barg	—
CMF100H	169,96 barg	—
CMF200H/B	189,95 barg	—
CMF300H/B	184,99 barg	—
CMF400H/B	196,85 barg	—

Максимальное рабочее давление сенсора для моделей высокого давления (P)

Модель	Соответствие ASME 31.3	Соответствие ASME 31.1
CMFS010P, CMFS015Р	413,69 barg	—
CMFS025P, CMFS050P	250,00 barg	250,00 barg
CMFS100P, CMFS150Р	250,00 barg	—
CMF010P	413,69 barg	—
CMF350P	155,13 barg	—
CMF400P	204,98 barg	—

Максимальное рабочее давление сенсора для моделей из супердуплексной стали (Y)

Модель	Соответствие ASME 31.3	Соответствие ASME 31.1
CMFHC2Y, CMFHC3Y	159,96 barg	—

Давление корпуса
Давление корпуса для моделей CMF

Модель	Максимальное давление корпуса¹	Давление разрыва²
CMF010	29,30 barg	209,74 barg
CMF025	58,61 barg	377,83 barg
CMF050	58,61 barg	364,46 barg
CMF100	43,09 barg	227,46 barg
CMF200	37,92 barg	192,09 barg
CMF300	18,96 barg	108,11 barg
CMF350	18,96 barg	144,24 barg
CMF400	17,24 barg	107,28 barg
CMFHC2	—	75,84 barg
CMFHC3	—	79,29 barg
CMFHC4	—	68,26 barg

(1) На основе международных стандартов B31.3.
(2) Значения не применимы для высокотемпературных моделей (коды базовых моделей A и B)

Давление корпуса для моделей CMFS

Модель	Максимальное давление корпуса¹	Давление разрыва
CMFS007	91,42 barg	365,56 barg
CMFS010, CMFS015	104,66 barg	418,65 barg
CMFS025, CMFS040, CMFS050	38,47 barg	153,75 barg
CMFS075, CMFS100, CMFS150	44,82 barg	179,13 barg

(1) Максимальное давление корпуса определяется с использованием коэффициента запаса прочности 4 по отношению к давлению разрыва.

Рабочие условия: окружающая среда

Пределы вибрации
Отвечает требованиям IEC 60068-2-6, устойчив к колебаниям, от 5 до 2000 Гц до 1,0 g.
Предельные значения температуры
Допустимые для расходомеров эксплуатационные диапазоны температур окружающей и технологической среды показаны на графиках предельных температур. При выборе варианта электронного интерфейса графики предельных температур следует использовать только в качестве общего руководства.

Предельные значения температуры окружающей среды и технологического процесса для CMFS007, CMFS025–CMFS150

Предельные значения температуры окружающей среды и технологического процесса для CMF***M/L/H/P (кроме криогенных модификаций, поставляемых по специальному заказу) и CMFS010–015

T_{окр. ср.}= Температура окружающей среды, °C T_{тех. проц.}= Температура технологического процесса, °C A = Все доступные под заказ опции электронного интерфейса B = Опции электронного интерфейса: только для удаленного монтажа C = В случае работы при температуре технологического процесса ниже -100 °C рекомендуется криогенная опция сенсора по спецзаказу

Предельные значения температуры окружающей среды и технологического процесса для криогенных сенсоров ELITE, поставляемых по специальному заказу

Предельные значения температуры окружающей среды и технологического процесса для высокотемпературных измерительных устройств ELITE

Предельные значения температуры окружающей среды и технологического процесса для измерительных устройств ELITE из супердуплексной стали

Рабочие условия: технологический процесс

Влияние температуры технологического процесса

В случае измерения массового расхода, влияние температуры технологического процесса определяется как изменение характеристики точности расходомера вследствие отклонения температуры технологического процесса от температуры калибровки. Используйте средства для проверки нуля и диагностики Smart Meter Verification, чтобы откорректировать воздействие температуры технологического процесса.
При измерении плотности влияние температуры технологического процесса определяется как изменение характеристики погрешности плотности в результате изменения температуры технологического процесса относительно температуры калибровки.
Для всех моделей влияние температуры технологического процесса на плотность составляет ±0,015 kg/м³ на градус отклонения от температуры калибровки. Для моделей, заказанных с дополнительной калибровкой температуры, характеристика плотности действительна в диапазоне от -17,8 °C до 15,6 °C, а при работе выше или ниже указанного диапазона следует учитывать влияние температуры технологического процесса.

Влияние температуры расхода технологического процесса для всех моделей

Модель	% от максимального массового расхода на градус °C
CMF010, CMFS007, CMFS010, CMFS015	±0,0002
CMF025, CMF050, CMF100, CMFS025, CMFS040, CMFS050, CMFS075, CMFS100, CMFS150	±0,0001
CMF200, CMF300	±0,0005
CMF350, CMF400	±0,0008
CMFHC2, CMFHC3, CMFHC4	±0,000075

Влияние давления технологической среды
Влияние давления технологической среды проявляется в изменении характеристики погрешности сенсора при измерении массового расхода и плотности вследствие отличия давления технологической среды от давления калибровки. Это влияние можно скорректировать с помощью динамического ввода давления или фиксированного коэффициента измерительного устройства

Влияние давления технологического процесса для моделей CMFS

Модель	Массовый расход (% от расхода)		Плотность
Модель	на фунт на кв. дюйм	на бар	г/см3 на фунт/кв. дюйм	кг/м3 на бар
CMFS007, CMFS010, CMFS015	Нет	Нет	Нет	Нет
CMFS025	Нет	Нет	-0,000004	-0,054
CMFS040	-0,0003	-0,005	-0,0000131	-0,187
CMFS050M	-0,001	-0,015	-0,0000247	-0,358
CMFS050H/P	Нет	Нет	-0,0000034	-0,049
CMFS075	-0,0007	-0,01	-0,0000255	-0,37
CMFS100M	-0,0015	-0,021	-0,0000276	-0,4
CMFS100H/P	-0,0003	-0,005	-0,0000132	-0,191
CMFS150M	-0,0014	-0,02	-0,00001	-0,145
CMFS150Н/Р	-0,0004	-0,006	-0,0000062	-0,09

Влияние давления технологического процесса для моделей CMF и CMFHC

Модель	Массовый расход (% от расхода)		Плотность
Модель	на фунт на кв. дюйм	на бар	г/см3 на фунт/кв. дюйм	кг/м3 на бар
CMF010	Нет	Нет	Нет	Нет
CMF025	Нет	Нет	0,000004	0,058
CMF050	Нет	Нет	-0,000002	-0,029
CMF100	-0,0002	-0,003	-0,000006	-0,087
CMF200 M/A/L	-0,00062	-0,009	0,000001	0,0145
CMF200H/B	-0,00055	-0,008	0,000001	0,0145
CMF300 M/A/L	-0,0006	-0,009	0,0000002	0,0029
CMF300H/B	-0,0004	-0,006	0,0000002	0,0029
CMF350	-0,0016	-0,023	-0,000009	-0,1305
CMF400M/A	-0,0011	-0,016	-0,00001	-0,145
CMF400H/B/P	-0,0008	-0,012	-0,00001	-0,145
CMFHC2	-0,0016	-0,023	-0,0000028	-0,0406
CMFHC3	-0,001	-0,015	-0,0000025	-0,0363
CMFHC4	-0,0014	-0,02	-0,0000014	-0,0203

Влияние двухфазного потока

Согласно рекомендациям NAMUR NE 132, «кориолисовые расходомеры с высокой частотой возбуждения более чувствительны к пузырькам газа в жидкостях по сравнению с устройствами с низкой частотой возбуждения.» На воздействие двухфазного потока влияет возрастание коэффициента разделения или снижение скорости звука (VoS) в технологической среде вследствие увлеченного газа, аэрации или наличия жидкости в газе. Указанные далее передовые методы установки и выбора измерительных устройств могут предотвратить или минимизировать ошибки измерения, связанные с влиянием двухфазного потока.

Влияние на характеристики при измерении параметров двухфазных потоков
На оптимальные характеристики измерительного устройства при наличии двухфазного потока прежде всего влияют выбор измерительного устройства, режим потока и свойства рабочей среды. Информация в нижеследующей таблице приводит распространенные виды количественного воздействия, влияющего на характеристики измерений при наличии двухфазного потока

Факторы, влияющие на характеристики двухфазных потоков

Тип влияния	Специфическое влияние на измерение	Рекомендация
VoS / сжимаемость рабочей среды	Завышенные показания из-за взаимодействия частоты звука и режимов возбуждения катушки	Выберите измерительное устройство, работающее в СВЕРХНИЗКОМ или НИЗКОМ диапазоне частоты возбуждения во избежание влияния скорости звука (VoS).
Разделение фаз	Заниженные показания в результате движения пузырьков или частиц по отношению к жидкости	Увеличьте вязкость рабочей среды, снизьте размер пузырьков или используйте измерительное устройство с более низкой частотой возбуждения для минимизации разделения фаз.
Обработка шумового сигнала	Способность поддерживать точность сигнала в условиях сильных шумов или быстрых изменений технологического процесса	Выберите усовершенствованный электронный блок, использующий высокоскоростные методы обработки сигнала массы и плотности для эффективного шумоподавления.

Рабочий диапазон частот возбуждения катушки для всех моделей

Эталонные условия: вода при 1,014 barg и 16 °C.
СВЕРХНИЗКИЙ (< 100 Гц) — Предпочтительное решение для установок с двухфазным потоком
НИЗКИЙ (100–150 Гц) — Предпочтительное решение для установок с двухфазным потоком
СРЕДНИЙ (150–300 Гц) — Подходит в некоторых случаях для установок с двухфазным потоком
ВЫСОКИЙ (> 300 Гц) — Не рекомендуется для установок с двухфазным потоком

Условный про-ход	Диапазон частот возбуждения катушки и обозначение
Условный про-ход	СВЕРХНИЗКИЙ (<100 Гц)	НИЗКИЙ (100-150 Гц)	СРЕДНИЙ (150-300 Гц)	ВЫСОКИЙ (> 300 Гц)
< 1 дюйм (DN25)	CMF010 (DIN), CMFS010	CMFS007, CMFS015, CMF025, CMFS025, CMFS040, CMF050, CMFS075, CMF100	CMFS050, CMFS100	—
1,5-3 дюйма (DN50-80)	CMF200, CMF300	—	CMFS150	—
4-6 дюймов (DN100-150)	—	CMF350, CMF400	—	—
> 6 дюймов (DN150)	НС2, НСЗ, НС4	—	—	—

Сброс давления

Серия ELITE Сенсоры укомплектованы разрывными дисками, установленными на корпусе. Разрывные диски выпускают среды технологического процесса из корпуса сенсора в случае маловероятного разрыва расходомерной трубки.

Если сенсор оснащен разрывным диском, он должен быть установлен постоянно, поскольку в противном случае может возникнуть необходимость в повторной продувке корпуса. В случае срабатывания разрывного диска вследствие прорыва трубки его уплотнение будет нарушено и кориолисовый расходомер необходимо будет вывести из эксплуатации.

Варианты подключения к сети плотномеров и расходомеров Micro Motion серии ELITE

Сенсоры серии ELITE отличаются высокой гибкостью и широким диапазоном конфигураций, рассчитанных на самые разные условия эксплуатации.

Интерфейс преобразователя

До пяти полностью настраиваемых каналов ввода-вывода с опциями для 2-проводной, Ethernet и беспроводной связи
Полный ассортимент вариантов монтажа для удовлетворения требований к установке: интегральный, удаленный, настенный монтаж и монтаж на рейке DIN
Прикладное программное обеспечение, разработанное специально для вашего технологического процесса: дозирование, концентрация и расширенное измерение фазы

Данные диагностики

Диагностика Smart Meter Verification: проверка работоспособности и целостности трубок измерительного устройства и электронных блоков, а также калибровка без прерывания технологического процесса
Проверка нуля: быстрая диагностика измерительного устройства для определения, требуется ли повторная установка нуля, стабильны ли условия технологического процесса и оптимальны ли они для установки нуля
Обнаружение многофазного потока: заблаговременное выявление технологических условий многофазного потока и степени серьезности
Цифровой контрольный журнал с метками времени и отчеты для оптимизированного контроля соответствия требованиям нормативных агентств

Протоколы связи
Типовые варианты подключения входов-выходов включают:

Физические характеристики расходомеров и плотномеров Micro Motion серии ELITE

Материалы конструкции

Материал деталей, контактирующих с рабочей средой

Модель	Нержавеющая сталь			Никелевый	Супердуплекс-	Собственная
	316L	316L32Ra	304L	сплав С22	мая сталь	масса сенсора
CMFS007	•					5 kg
CMFS010	•	•		•		5 kg
CMFS015	•	•		•		5 kg
CMFS025	•			•		9 kg
CMFS040	•					9 kg
CMFS050	•			•		9 kg
CMFS075	•					14 kg
CMFS100	•			•		14 kg
CMFS150	•			•		14 kg
CMF010	•		•	•		8 kg
CMF025	•		•	•		4 kg
CMF050	•		•	•		6 kg
CMF100	•		•	•		14 kg
CMF200	•		•	•		30 kg
CMF300	•		•	•		82 kg
CMF350	•			•		109 kg
CMF400	•			•		200 kg
CMFHC2	•				•	277 kg
CMFHC3	•				•	349 kg
CHFHC4	•					630 kg

Прим.
Масса рассчитана при использовании фланца ASME B16.5 класса 150 и указана без учета электронного блока. Выпускаются также термозащитные чехлы и комплекты для обогрева паром.

Материалы деталей, не контактирующих с рабочей средой

Компонент	Степень защиты корпуса	Нержавеющая сталь серии 300	Алюминий, окрашенный полиуретановой краской
Корпус сенсора	—	•
Корпус базового процессора	NEMA4X (IP66/67)	•	•
Соединительная коробка	NEMA4X(IP66)	•	•
Корпус преобразователя¹	NEMA4X(IP66)	•	•

(1) Материалы конструкции и обработка поверхности могут меняться от модели к модели.

Размеры расходомеров и плотномеров Micro Motion серии ELITE

Модели CMFS 007, 010 и 015

CMFS 025, 040, 050, 075, 100 и 150

Модель	Размер A ASME B16.5 класс 150	Размер B	Размер C	Размер D
CMFS007M, CMFS010M, CMFS015M¹	320 мм	206 мм	112 мм	53 мм
CMFS025M, CMFS040M, CMFS050M¹	493 мм	239 мм	188 мм	82,6 мм
CMFS075M, CMFS100M, CMFS150M CMFS075M, CMFS100M, CMFS150M²	597 мм	257 мм	241 мм	102 мм

(1) Включает все модели со стандартным фланцем 13 мм.
(2) Включает все модели со стандартным фланцем 25 мм.

Пример размеров для CMF010

Пример размеров для CMF025 — CMF100

Модель	Размер A ASME B16.5 класс 150	Размер B	Размер C	Размер D	Размер E
CMF010M	198 мм	229 мм	180 мм	198 мм	46 мм
CMF025M	171,4 мм	254 мм	209,5 мм	239 мм	43 мм
CMF050M	201,9 мм	366 мм	282 мм	305 мм	51 мм
CMF100M	235,0 мм	546 мм	406 мм	409 мм	89 мм

Пример размеров для CMF200 — CMFHC4

Модель	Размер A ASME B16.5 класс 150	Размер B	Размер C	Размер D	Размер E
CMF200M	582 мм	498,1 мм	175 мм	726 мм	145 мм
CMF300M	856 мм	767 мм	236 мм	975 мм	208 мм
CMF350M	945 мм	719 мм	310 мм	833 мм	211 мм
CMF400M	1.021 мм	833 мм	315 мм	968 мм	274 мм
CMFHC2M	1.087 мм	838 мм	312,9 мм	1.234 мм	325 мм
CMFHC3M	1.110 мм	838 мм	335 мм	1.349 мм	356 мм
CMFHC4M	1.214 мм	838 мм	358 мм	1.664 мм	452 мм

Назад к списку

Наши специалисты ответят на любой интересующий вопрос по товару

Отправить заявку

Широкий ассортимент Низкие цены
и широкий ассортимент

Представительство в Шанхае Имеется своя компания и склад в Китае, г. Шанхай.

Цель нашей компании —
предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.
